HAUPTMERKMALE
Vollständig diskrete symmetrische Schaltkreise im Hauptsignalweg
Hochleistungs-DAC mit S/PDIF- und USB-Eingängen
Asynchroner USB-Eingang mit galvanischer Trennung
Diskreter Kopfhörerverstärker
IPS-Farbdisplay
Benutzerdefinierte hintergrundbeleuchtete Orbit-Fernbedienung
Standby-Modus
Lebenslange Garantie auf Herstellungsfehler
VERSTÄRKERSCHALTUNG
Der Mercury verwendet über den gesamten Signalweg einen vollständig symmetrischen, diskreten, differenziell angesteuerten Common-Base-Spannungsverstärker mit hoher Linearität und großer Bandbreite. Jede Stufe verwendet komplementäre Class-A-Ausgangsverstärker mit hoher Stromlieferfähigkeit. Diese symmetrische Verstärkerschaltungstopologie liefert die notwendige Spannung und den Strom, damit der Mercury mit minimaler Verzerrung arbeitet. Kritische Verstärkerstufen verwenden extrem rauscharme FET-Transistoren (Field Effect Transistor) von Linear Systems in den vierpaarigen differentiellen Eingangsstufen. Dies ist dieselbe Schaltungstopologie, die in der zweiten Stufe des Aura MC-Verstärkers verwendet wird.
Der Mercury verwendet den Alps Blue Velvet RK27 Lautstärkeregler (wie im Osiris-Verstärker), dieser ist jedoch mit symmetrischen Common-Base-Treiberstufenverstärkern gekoppelt. Die Hauptausgänge sind DC-gekoppelt, um Ausgangskoppelkondensatoren zu eliminieren. Diese Ausgänge sind durch Schutzschaltungen entsprechend gegen Gleichstrom geschützt.
Rega hat sich von der Schaltungskonstruktion der Rega Reference-Serie und den analogen Post-DAC-Filterstufen des Saturn CD-Players inspirieren lassen und diese Topologie unter Verwendung der symmetrischen Common-Base-Treiberschaltung implementiert. Dies bedeutet, dass der Signalweg vom analogen Ausgang der DAC-ICs bis zum Vorverstärkerausgang vollständig symmetrisch ist.
NETZTEIL

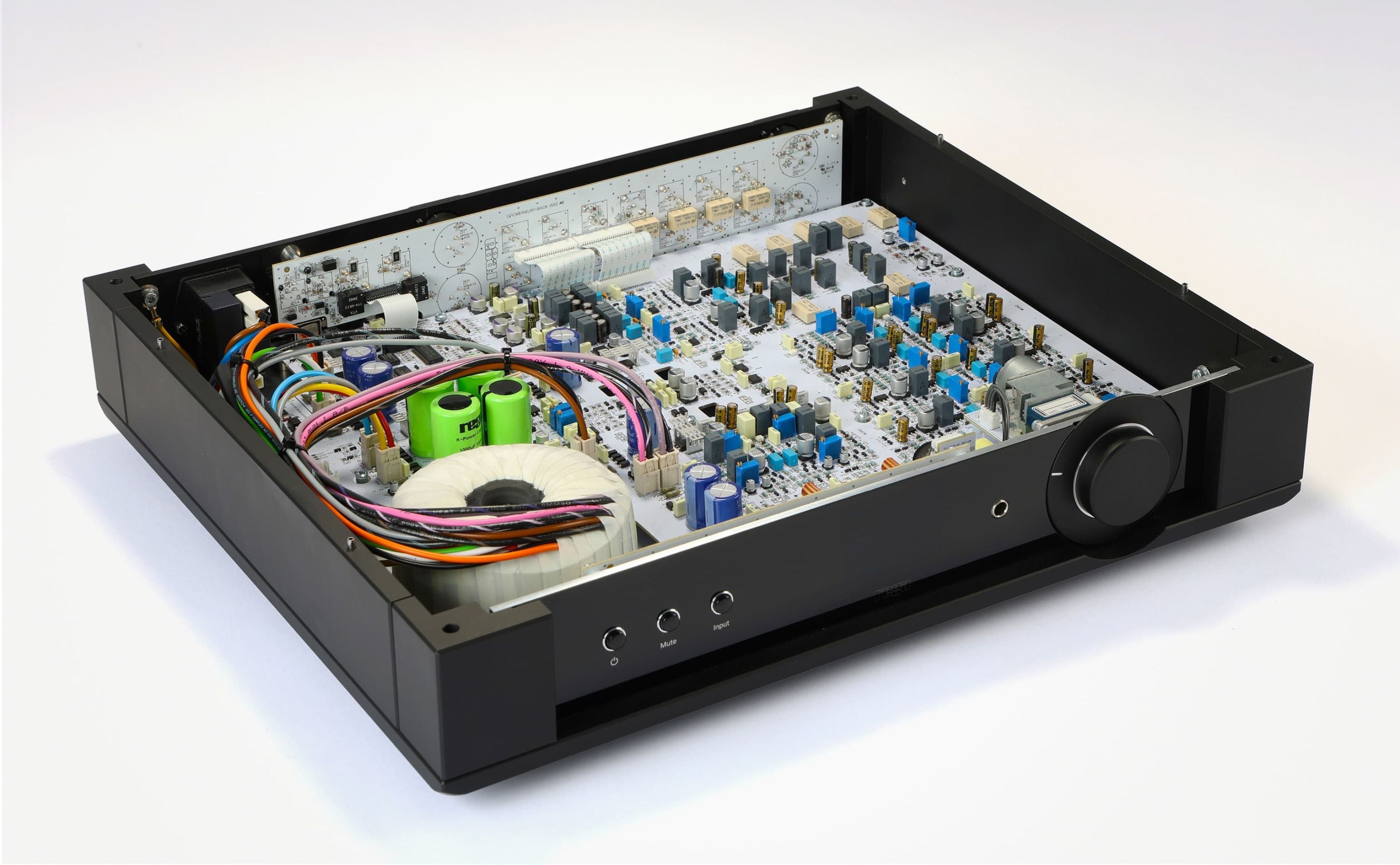

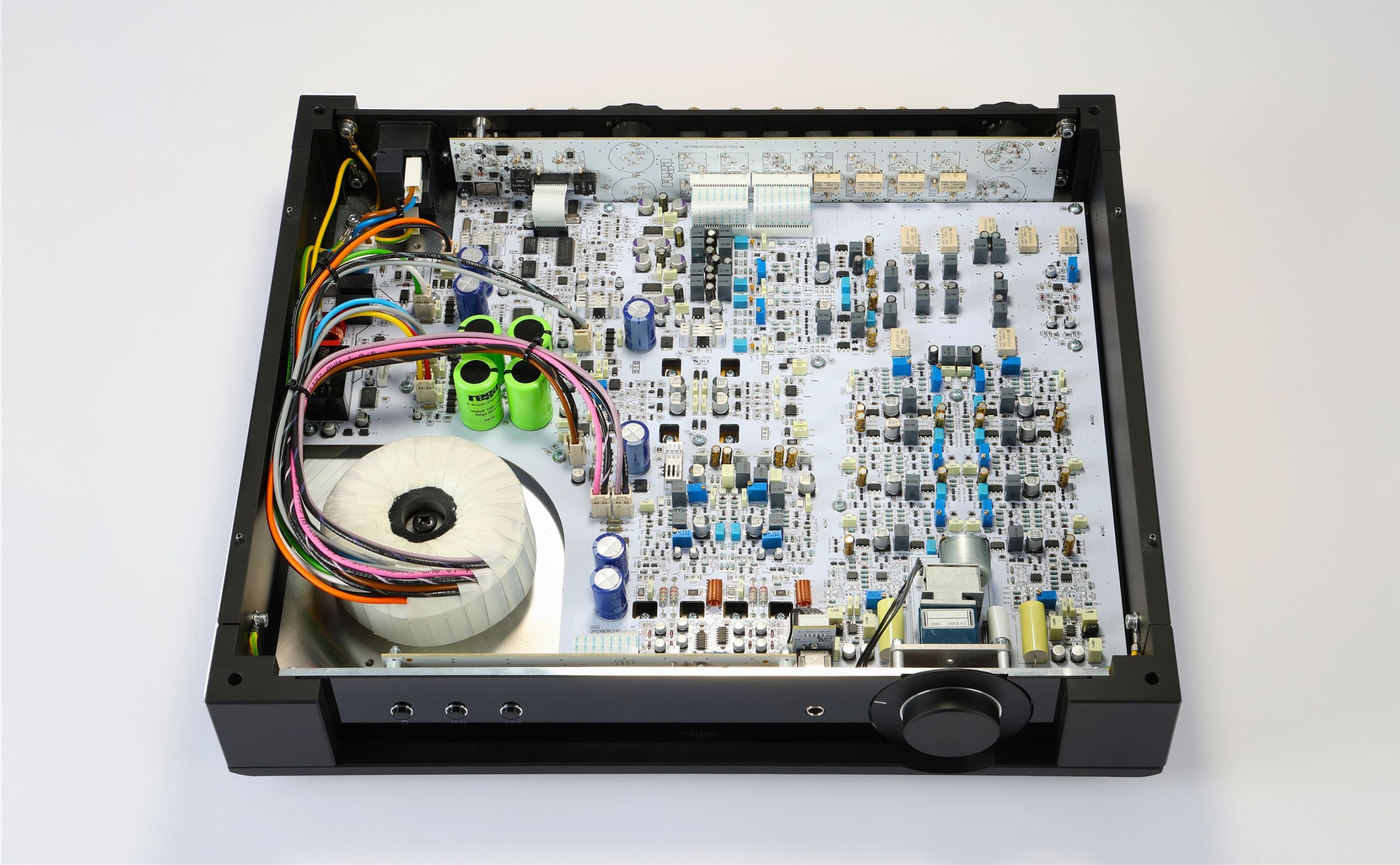

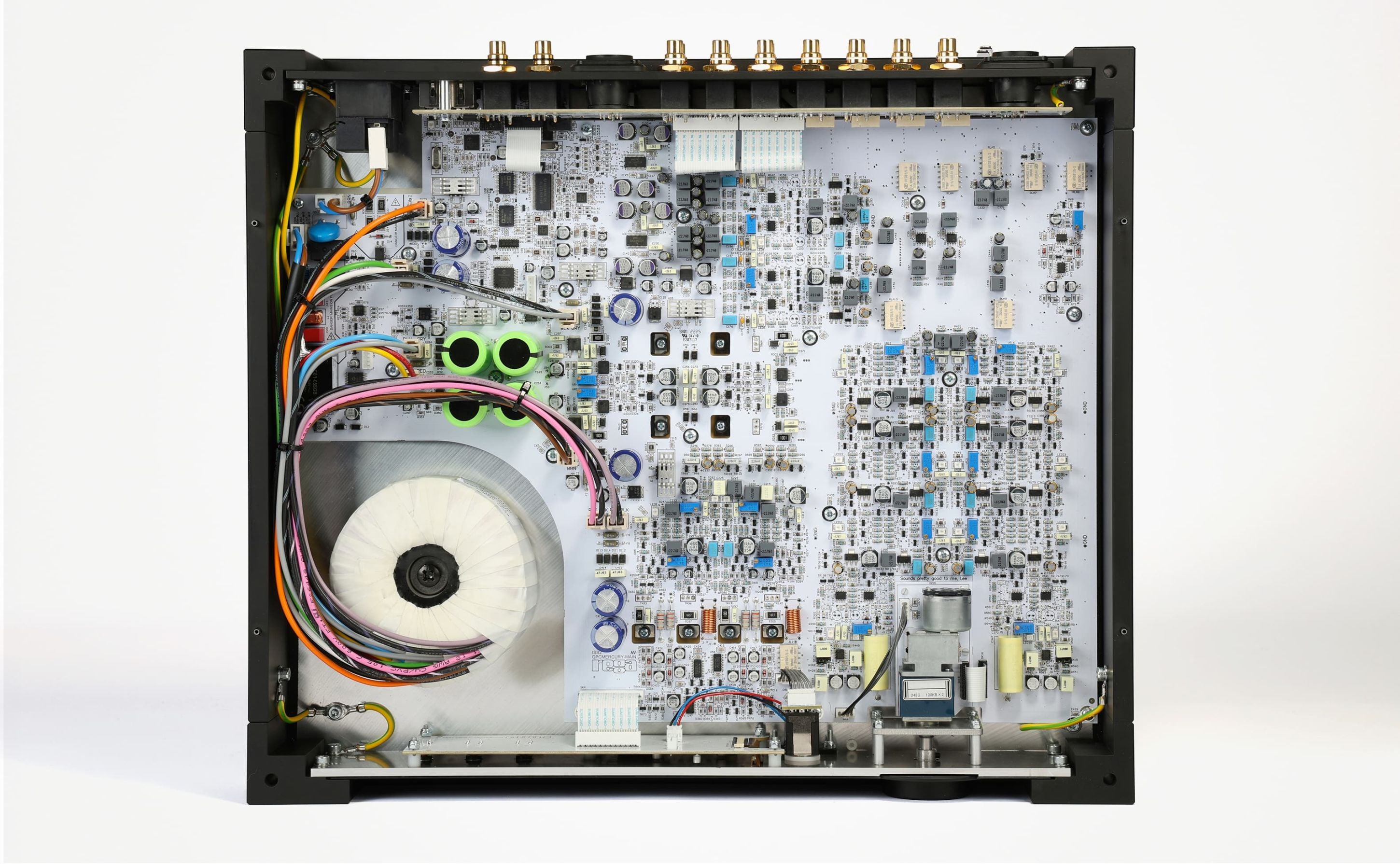

Der Mercury verwendet einen überdimensionierten Ringkerntransformator, der ein lineares Netzteil versorgt. Das Netzteil ist ein diskretes, symmetrisches Tracking-Netzteil, das schnelle Dioden und eine rauscharmen Spannungsreferenz verwendet. Jede Stufe verfügt über einen eigenen lokalen Kondensator, einen Multiplizierer und LED-referenzierte Stromgeneratoren für die Spannungsreferenzen. Um die Dynamikspanne zu maximieren, verwendet der Mercury eine überdurchschnittliche Versorgungsspannung, die 60 % höher ist als die normalerweise in einem Vorverstärker dieser Art zu findende.
SIGNALWEG
Der Vorverstärker verwendet den Alps Blue Velvet RK27 Lautstärkeregler. Sowohl die symmetrischen Eingänge als auch die Ausgänge verwenden diskrete, symmetrische Common-Base-Treiberstufen. Im gesamten Signalweg werden hochwertige Relais und Polypropylen-/Audioqualität-Kondensatoren verwendet.
KOPFHÖRERVERSTÄRKER
Bei der Integration der Kopfhörerschaltung wurde große Sorgfalt aufgewendet. Der Kopfhörerverstärker arbeitet als Mini-Solis-Endverstärker, da er dieselbe symmetrische Common-Base-Treiberschaltung verwendet. Diese Schaltung bietet eine hohe Spannungs- und Stromlieferfähigkeit, wodurch der Kopfhörerausgang sowohl nieder- als auch hochohmige Kopfhörer problemlos ansteuern kann.
DIGITALER EINGANGSKREIS
Der asynchrone USB-Eingang ist über ein dediziertes Netzteil galvanisch getrennt, mit umfangreichem Re-Sampling der PCM- und DSD-Takte und -Daten, die vom USB-Eingang gewonnen werden. Der USB-Eingang verfügt über zwei hochstabile Oszillatormodule, die jitterarme Takte für professionelle und Heim-Sample-Raten liefern. Der S/PDIF-Eingang verwendet einen Wolfson Digital Interface Receiver und einen PLL, der jitterarme Daten und Takte aus den eingehenden S/PDIF-Daten gewinnt. Besondere Aufmerksamkeit wurde der Integrität der Takte und Daten in beiden PCM- und DSD-Modi über die gesamte DAC-Eingangsschaltung gewidmet.
Die gewonnenen PCM- und DSD-Daten speisen zwei parallel geschaltete Wolfson-DACs, die wiederum die symmetrischen analogen Post-DAC-Filter- und Verstärkerstufen speisen, wie im Abschnitt zur analogen Verstärkerschaltung beschrieben. Der analoge Verstärker/Filter verwendet extrem rauscharme FET-Transistoren (Field Effect Transistor) von Linear Systems in der differentiellen Paareingangsstufe.
Die Wolfson-DACs wurden aufgrund ihrer technischen und klanglichen Fähigkeiten ausgewählt. Obwohl sie ältere Produkte sind, bieten sie immer noch die beste klangliche Leistung. Wolfson hat besonderen Wert auf die richtige Balance zwischen technischer und klanglicher Leistung gelegt.
SCHUTZ
Der Mercury verfügt über eine umfassende Schutzschaltung, die die DC-Ausgangspegel des Hauptausgangs und des Kopfhörerausgangs überwacht. Diese Verstärkerschutzschaltung arbeitet in Verbindung mit der Überwachungsschaltung.
Der Mercury verwendet einen Mikrocontroller für den Sanftanlauf, den Standby-Modus und eine Netzteil-Überwachungsschaltung, um den überdimensionierten Ringkerntransformator aus dem Standby-Modus mit minimalem Einschaltstrom zu versorgen. Die Überwachungsschaltung steuert auch die Standby-Abschaltfunktion bei Nichtvorhandensein eines Signals gemäß den aktuellen Öko-Vorschriften.
Das Frontplatten-Display verwendet ein IPS-LCD-Display mit einstellbarer linearer DC-Hintergrundbeleuchtung, um Rauschen zu eliminieren. Der Sanftanlauf, der Netzteil-Überwachungs-Mikrocontroller, die Schutzschaltungen und das Display verfügen über eine dedizierte Stromversorgung, die von der Audioschaltung isoliert ist, um den Audiosignalweg so rein wie möglich zu halten.

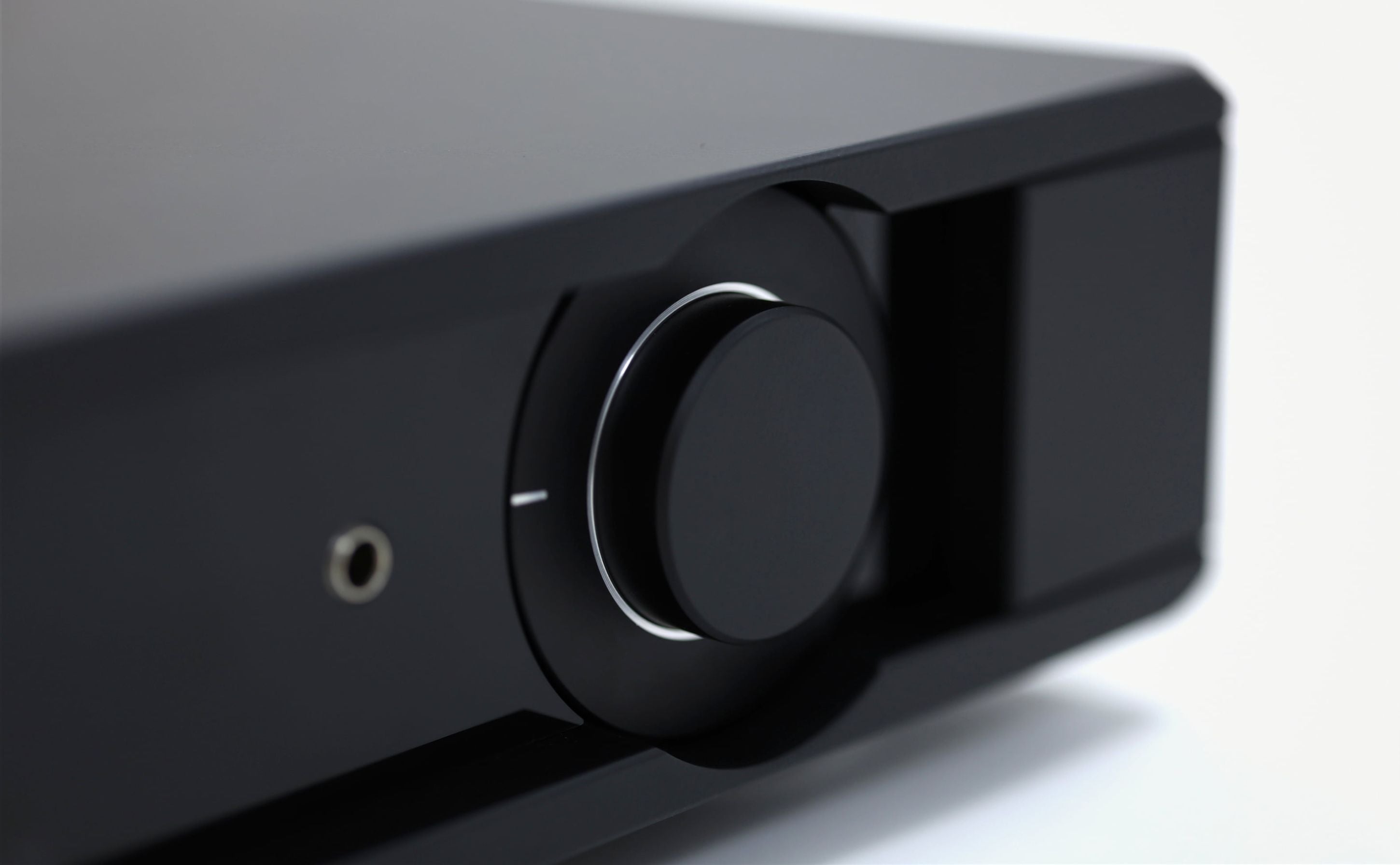

LAUTSTÄRKEREGLER
Der Mercury verwendet dieselbe Alps Blue Velvet RK27 ventilbasierte, aktive Lautstärkeregelschaltungstopologie wie der Osiris-Verstärker; er verwendet jedoch symmetrische Common-Base-Treiberstufenverstärker.

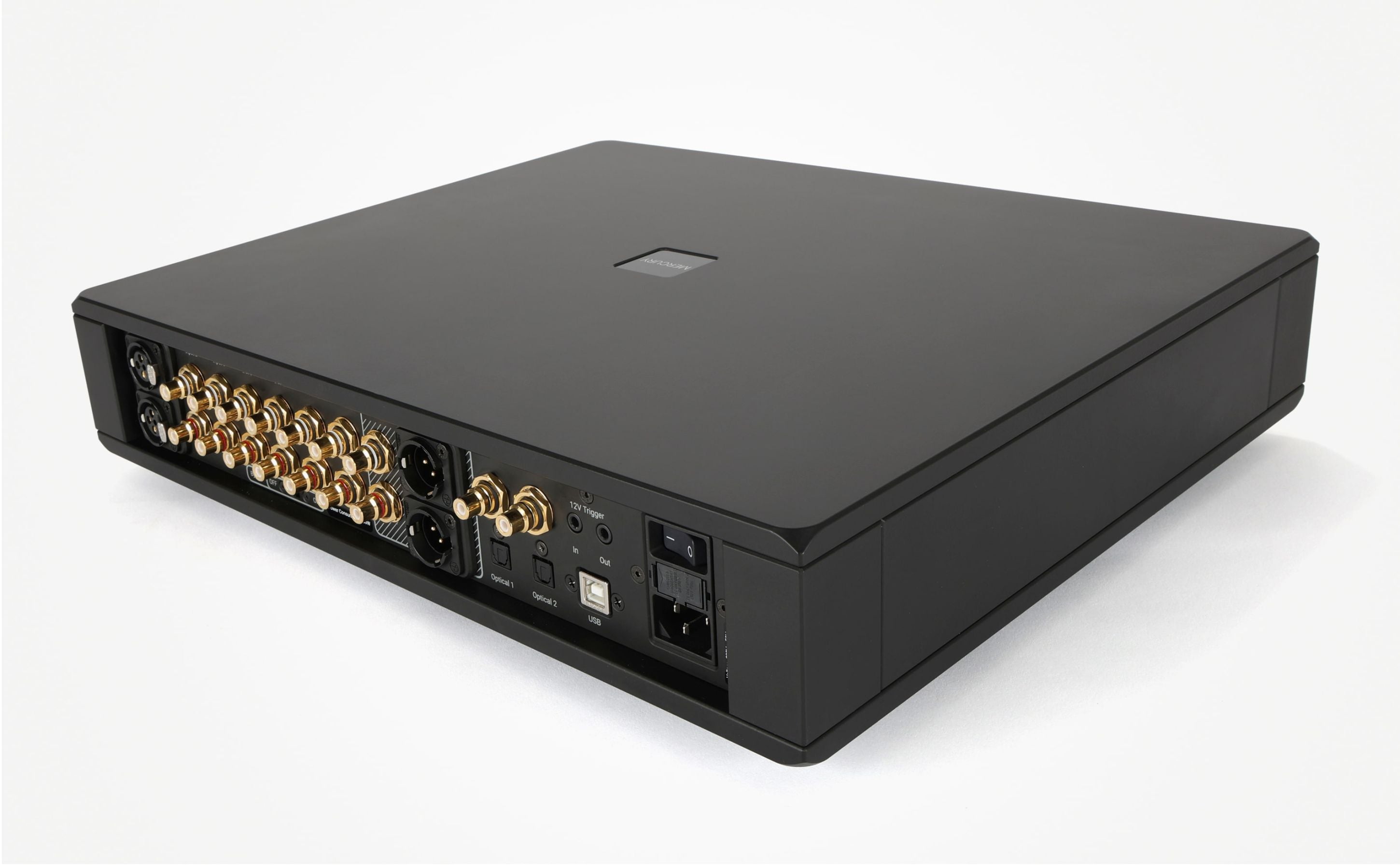

SYMMETRISCH / UNSYMMETRISCH
Für eine normale Heim-Hi-Fi-Anlage empfiehlt Rega die Verwendung unsymmetrischer Verbindungen für eine optimale Klangqualität. Die Hauptschaltungen des Mercury und Solis sind unsymmetrisch. Daher ist eine zusätzliche Schaltung erforderlich, um ein symmetrisches System zu schaffen. Obwohl die symmetrischen Eingangs- und Ausgangsschaltungen des Mercury eine sehr hohe Leistung bieten, führen die zusätzlichen Schaltungen immer ein gewisses inhärentes Rauschen/Verzerrungen in das Signal ein.
Echte symmetrische Systeme werden häufig in professionellen Audiogeräten eingesetzt. Dies erfordert, dass alle Verstärkerkomponenten und Kabel als „symmetrisches System“ arbeiten. Symmetrische Verbindungen werden verwendet, wenn lange Kabelwege erforderlich sind, insbesondere im Studio- und PA-Bereich. Sie tragen dazu bei, unerwünschte Störungen zu eliminieren, die von langen Kabeln aufgenommen werden. Diese Rauschunterdrückung ist der Grund, warum symmetrische Schaltkreise in professionellen Geräten verwendet werden. Symmetrische Schaltkreise bieten keine intrinsische Steigerung der Klangqualität gegenüber unsymmetrischen Schaltkreisen, wie manchmal in der Hi-Fi-Branche angenommen wird.
Ein weiterer interessanter Aspekt bei symmetrischen Systemen ist die Verwendung von „XLR“-Steckern. Diese sind physisch größer und können ein subjektiv besseres Einsteckgefühl als Standard-Phono-/RCA-Stecker bieten. Dies kann oft zu einer Wahrnehmung höherer Qualität und besseren Kontakts führen, wo es in der Praxis keine objektive Verbesserung gibt.
Die überwiegende Mehrheit der Hi-Fi-Geräte verwendet eine unsymmetrische (manchmal auch als Single-Ended bezeichnete) Topologie.
In den meisten Fällen sind symmetrische Verbindungen für Heim-Hi-Fi-Geräte nicht geeignet. Die erhöhte Rauschunterdrückung ist nicht notwendig und überwiegt nicht die Nachteile der erhöhten Schaltungskomplexität. Bei teuren Geräten sind symmetrische Anschlüsse manchmal für den Einsatz in Aufnahmestudios vorhanden oder um der Wahrnehmung Rechnung zu tragen, dass symmetrische Anschlüsse besser sind. Rega ist sich bewusst, dass einige unserer Produkte professionell eingesetzt werden, daher haben wir symmetrische XLR-Anschlüsse hinzugefügt, indem wir zusätzliche Schaltungen implementiert haben.
GESCHICHTE & INNOVATION
Merkur ist der kleinste Planet in unserem Sonnensystem. Der Rega Mercury hingegen ist das größte (nach Komponentenzahl) und komplexeste elektronische Produkt, das Rega jemals entwickelt hat. Der Ursprung dieser Schaltung lässt sich bis zum ersten Rega Elicit-Verstärker um 1990 zurückverfolgen. Der Mercury ist in einem maßgeschneiderten, von Rega CNC-gefrästen Aluminiumgehäuse untergebracht, das unübertroffene Leistung, Verarbeitungsqualität und Stil bietet.
