SPL CROSSOVER

SPL-Crossover

Zwei-Wege-Analog-Frequenzweiche mit VOLTAiR-Technologie.

Empfohlen für den Einbau von einem oder zwei Subwoofern in eine Stereoanlage.

Trennung der Bass- und Mittel-/Hochtonbereiche mit Grenzfrequenzen, die in sechs Positionen von 50 bis 120 Hz einstellbar sind.

Der Bassbereich hat eine feste Absenkungssteilheit von 24 dB, während Sie für den mittleren/hohen Bereich zwischen 12 dB oder 24 dB wählen oder ihn flach lassen können.

Stufenlose Phaseneinstellung 0-180°.

Möglichkeit der Verwendung von zwei Subwoofern, einer für den linken und einer für den rechten Kanal.

Möglichkeit zum Einfügen eines Grenzfilters unter 20 Hz.

Einstellung der Subwoofer-Lautstärke von -10 bis +10 dB über das Alps RK27 Big Blue-Potentiometer.

Vu-Meter im Retro-Look zur Anzeige des Pegels der linken und rechten Eingangssignale.

Sowohl RCA- als auch XLR-Eingang.

Nur XLR-Ausgänge.

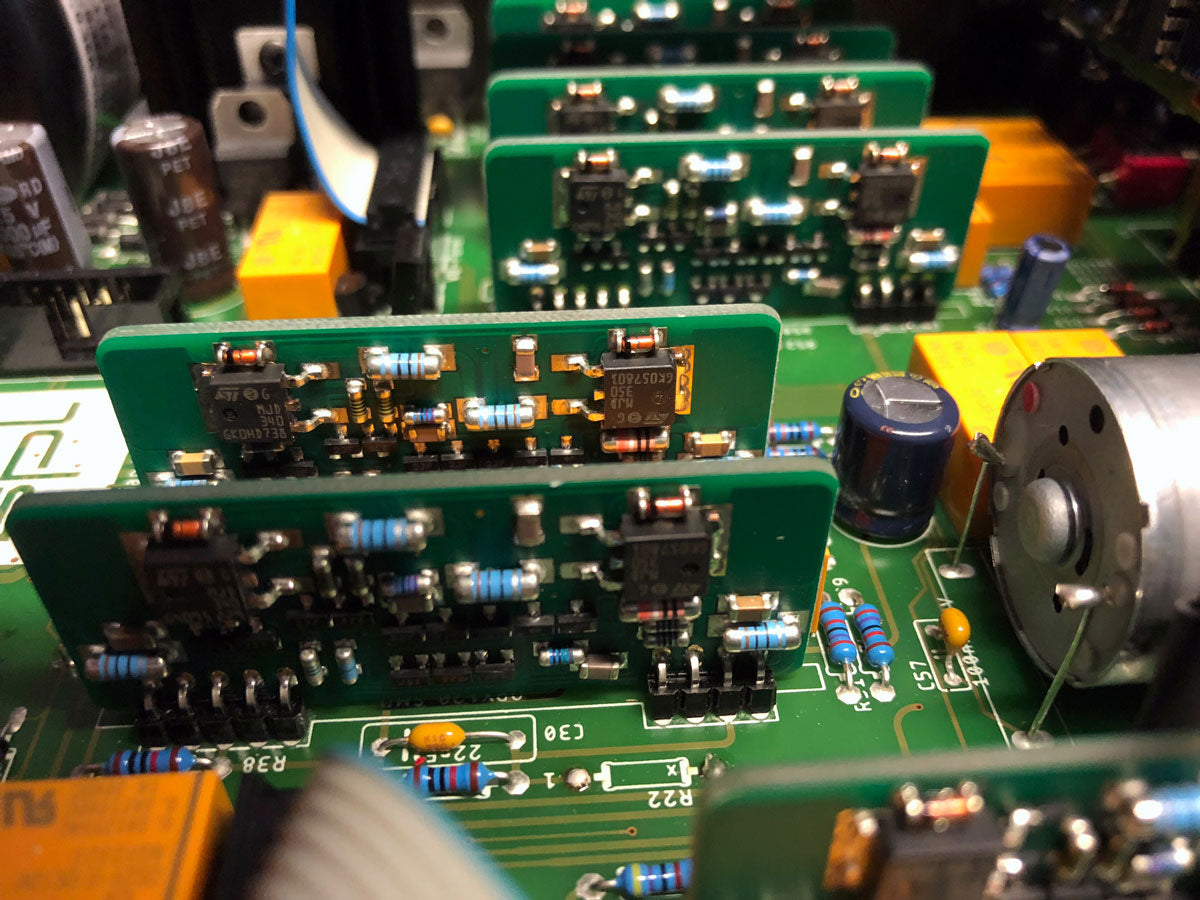

VOLTAiR +/-60V-Technologie mit proprietären diskreten Operationsverstärkern.

Geschirmter Ringkerntransformator.

Trigger 12V IN/OUT.

Abmessungen (LxHxT): 278x100x330mm.

Gewicht: 5,4 kg.

Endlich wieder eine analoge Frequenzweiche
Es ist schwierig, Basslautsprecher oder Subwoofer optimal zu integrieren. Derzeit gibt es für diesen Zweck fast nur digitale Frequenzweichen. Aber wer will schon hin und her konvertieren? Du brauchst es nicht mehr. Unser Crossover setzt erneut Crossovers.

Kreuzung
Die Frequenzweiche ist in zwei Abschnitte unterteilt: den Low-Bereich für den Basslautsprecher oder Subwoofer (Mono oder Stereo) und den Mid-Hi-Bereich für die Top-/Hauptlautsprecher.

Die Übergangsfrequenzen für Low und Mid-Hi lassen sich individuell von 50 Hz bis 120 Hz in 6 Positionen einstellen.
Der Low-Filter hat eine Flankensteilheit von 24 dB pro Oktave. Die Steilheit des MID-HI-Filters kann von 12 dB (Butterworth) auf 24 dB (Linkwitz / Riley) umgeschaltet werden.

In Phase
Die Audiosignale sollten phasengleich von den Top-Lautsprechern und den Bass-Lautsprechern bzw. Subwoofern kommen. Die Frequenzweiche bietet hierfür eine variable Phasensteuerung.

Mit dem Kippschalter aktivieren Sie die Phasensteuerung (0°-Phase oder -180°-Phase) und stellen mit dem Regler die Gleichzeitigkeit her.
Wird die Phasenregelung nicht benötigt, kann sie deaktiviert werden und verschwindet somit komplett aus dem Signalweg.

Ein oder zwei?
Wenn Sie zwei Basslautsprecher oder Subwoofer (einen für L und einen für R) anschließen möchten, muss dieser Schalter auf Stereo gestellt werden.

Wenn Sie nur einen Basslautsprecher oder Subwoofer verwenden, schalten Sie auf Mono um. Die Frequenzweiche erzeugt ein Mono-Niederfrequenzsignal und sendet es an beide Low-Ausgänge (L + R).

An oder aus?
Wenn Sie lieber die volle Bandbreite Ihrer Top-/Hauptlautsprecher nutzen möchten, können Sie den MID-Hi-Filter ausschalten.

Werde es los
Mit dem Low-Cut-Filter können alle Frequenzen unter 20 Hz mit einem Roll-Off von 6 dB gefiltert werden. Dadurch gelangen keine unhörbaren tiefen Frequenzen in die Endstufe, was diese deutlich entlastet.

Solange du Spaß hast
Die Wiedergabelautstärke des Basslautsprechers bzw. Subwoofers kann von -10 dB bis +10 dB variiert werden.

Zusätzlich zur rein korrigierenden Anpassung des Lautsprechersystems können Sie Aufnahmen mit fehlendem Tieftonbereich mehr Bass hinzufügen.
„Glück ist, wenn der Bass reinkommt.“

Gute alte Zeiten
Zwei mechanische VU-Meter zeigen die Eingangspegel für den linken und rechten Audiokanal an.
Mit dem VU-Schalter können Sie die Anzeige für unterschiedliche Signalpegel optimieren.

Quellen
Die Frequenzweiche bietet sowohl symmetrische Eingänge mit XLR-Buchsen als auch Standardeingänge mit vergoldeten Cinch-Buchsen.

Niedrig und mittelhoch
Ausgangsseitig werden Endstufen oder Aktivlautsprecher sowie Basslautsprecher oder Subwoofer mittels symmetrischer XLRs an die Ausgangsbuchsen Low & Mid-Hi angeschlossen.
Dadurch gehen auch lange Kabel z.B. Neben dem Lautsprecher platzierte Mono-Endstufen sind ohne Störungsgefahr möglich.

AMP CTL
Praktisch sind die AMP CTL-Buchsen, an die bis zu vier Endstufen mit 12-V-Triggereingängen angeschlossen werden können, um diese zusammen mit der Frequenzweiche ein- und auszuschalten.

Die Frequenzweiche selbst kann auch durch einen Vorverstärker wie den Director Mk2 oder den Phonitor x ausgelöst werden.
