DAC502 DSP D/A-Wandler und Netzwerk-Renderer

Die DAC501 / DAC502 sind die neuen hochmodernen D/A-Wandler mit einem beispiellosen Maß an Raffinesse und Vielseitigkeit.

Der DAC502 verwendet ein größeres Gehäuse, verfügt aber über die gleichen Funktionen wie der DAC501, mit Ausnahme einer zusätzlichen 4-poligen Kopfhörerbuchse auf der Rückseite des Geräts.

Mit dem DAC50x wurde ein neues Paradigma für ein ehemaliges Black-Box-Gerät geschaffen. Der typische D/A-Wandler ist ein „Einschalten und vergessen“-Gerät. Nicht so beim DAC50x: Es wurden eine Reihe interessanter Signalverarbeitungsfunktionen sowie eine Vielzahl digitaler Eingänge hinzugefügt. Es stehen symmetrische, unsymmetrische und Kopfhörerausgänge zur Verfügung.

Weiss Engineering blickt auf eine 30-jährige Erfahrung in der Entwicklung von D/A-Wandlern zurück. In dieser Zeit haben sie viel über das Konverterdesign gelernt und der DAC50x ist der Höhepunkt ihrer Erfahrungen.

Hauptmerkmale

Mechanik

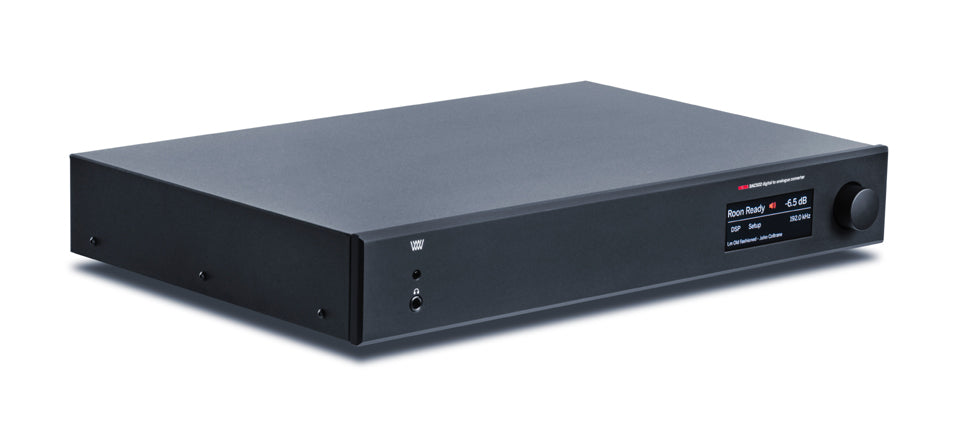

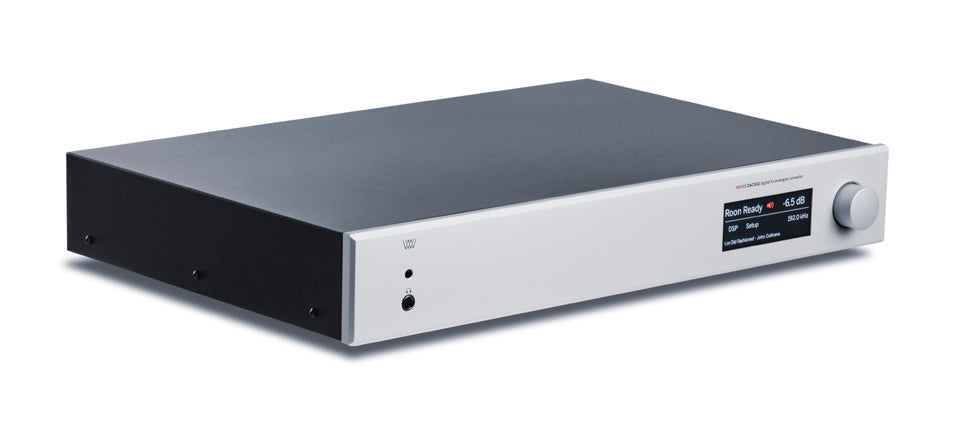

Der DAC50x verwendet ein Edelstahlgehäuse mit einer soliden 10-mm-Aluminium-Frontplatte.

Diät
Es wird ein leistungsstarkes, nicht schaltendes Netzteil verwendet. Alle empfindlichen Spannungen verfügen über eigene Regler, die zwischen dem linken und dem rechten Kanal getrennt sind. Das Ergebnis ist ein analoger Ausgang ohne „digitales Rauschen“ und Übersprechen zwischen den Kanälen. Der Netzschalter aktiviert ein Halbleiterrelais, das nur bei Nulldurchgängen der Netzspannung ein- oder ausschaltet. Dadurch ist eine problemlose Leistungsumschaltung gewährleistet. Die beiden Netztransformatoren sind vom Ringkerntransformator. Die Auswahl der Netzspannung erfolgt automatisch durch Messen der Netzspannung, bevor die restliche Elektronik mit Strom versorgt wird.

Synchronisation
Für die Taktung des D/A-Wandlerteils ist ein interner hochpräziser/jitterarmer Taktgenerator verantwortlich. Die Abtastrate dieses Generators ist auf etwa 195 kHz eingestellt. Eingangssignale werden mit einer Abtastrate von 195 kHz umgewandelt, um eine optimale Signalqualität zu gewährleisten. Dieses Schema trägt auch dazu bei, Jitter-bedingte Effekte deutlich zu reduzieren. Alle Standard-Abtastraten bis 384 kHz sowie DSD x64 und x128 werden unterstützt.

Digitale Eingänge
Insgesamt gibt es fünf Eingänge:

• AES/EBU oder S/PDIF über XLR-, Toslink- und Cinch-Buchsen
• UPnP/DLNA über Ethernet
• USB

Akzeptierte Formate: PCM 44,1 kHz bis 384 kHz, DSD 64x / 128x.

Zukünftige Formate können an Software-Updates angepasst werden.

Roon-Kompatibilität
Ja, Roon Ready und Roon Tested.

Signalverarbeitung
Der DAC50x ist mit einem digitalen Signalverarbeitungschip (DSP) ausgestattet.

Die folgenden DSP-Algorithmen sind derzeit implementiert oder werden in Kürze implementiert:

• Raum-Equalizer – zur Unterdrückung von Raummodi für eine korrekte Basswiedergabe.
• Creative Equalizer – eine Klangregelung mit Anhebung/Absenkung niedriger, mittlerer und hoher Frequenzen. Sehr nützlich, um Aufnahmen zu korrigieren, die nicht richtig klingen.
• De-Essing – die automatische Entfernung übermäßig heller Zischlaute aus menschlichen Stimmen. Der Zischlauteffekt kann je nach Lautsprecher oder Raumakustik mehr oder weniger stark ausgeprägt sein.
• Konstante Lautstärke – stellt die Audiolautstärke (Lautstärke) bei allen abgespielten Titeln auf einen konstanten Wert ein. Nützlich für den „Partymodus“, wenn die Lautstärkeregelung unverändert bleiben muss.
• Vinyl-Emulation – um den besonderen Klangcharakter einer plattenspielerbasierten Wiedergabekette zu erreichen. Eine Emulation des DMM-CD-Verfahrens des Labels Stockfisch ist ebenfalls verfügbar.
• Crosstalk Cancelling (XTC) – für die Wiedergabe von Kunstkopfaufnahmen oder Live-Aufnahmen über Lautsprecher für ein unglaubliches Live-Hörgefühl. Binaurale Aufnahmen mit dem Kunstkopf werden meist über Kopfhörer abgehört, da diese nur dann richtig funktionieren, wenn der linke Kanal nur auf das linke Ohr und der rechte Kanal nur auf das rechte Ohr gelangt. Bei Lautsprechern ist dies schwierig zu erreichen, da der linke Kanal zum linken Ohr, aber auch zum rechten Ohr gelangt, und das Gleiche gilt für den rechten Kanal, der beide Ohren erreicht. Mit einer geschickten Signalverarbeitung der Lautsprecherkanäle ist es jedoch möglich, Übersprechen zu unterdrücken, also die Übertragung von Audiosignalen vom linken Lautsprecher zum rechten Ohr und umgekehrt. Wenn dies korrekt funktioniert, klingt die Aufnahme so, als ob Sie sich in dem Raum befänden, in dem die Aufnahme stattgefunden hat. Der gesamte Hall und die 3D-Darstellung der Tonquellen sind vorhanden (nur für lautsprecherbasierte Wiedergabe).
• Loudness Control – eine Audioentzerrung basierend auf der Hörlautstärke
• Kopfhörer-Equalizer – um beliebige Kopfhörer hinsichtlich des Frequenzgangs an das Ohr des Hörers anzupassen.

Konverter
Zum Einsatz kommen zwei der neuesten 32-Bit-D/A-Wandler-Chips. Pro Audiokanal werden zwei Kanäle der D/A-Wandlung verwendet, was zu einer außergewöhnlichen Leistung führt.

Analoge Ausgänge

• Unsymmetrischer Line-Ausgang am RCA-Anschluss.
• Symmetrischer Line-Ausgang am XLR-Anschluss.
• Kopfhörerausgang über 1/4"-Analogbuchse.
• Für den DAC502: Zusätzlicher Kopfhörerausgang am 4-poligen XLR-Anschluss.

Sowohl für den Line- als auch für den Kopfhörerausgang werden diskrete Ausgangsstufen verwendet.

Die Ausgangspegel können in ca. 4 Stufen passend zum angeschlossenen Verstärker oder Kopfhörer eingestellt werden. Die Pegel können für die Line- und Kopfhörerausgänge unabhängig voneinander eingestellt werden.

Es werden keine kraftunterstützten Mechanismen verwendet, die den Klang verschlechtern.

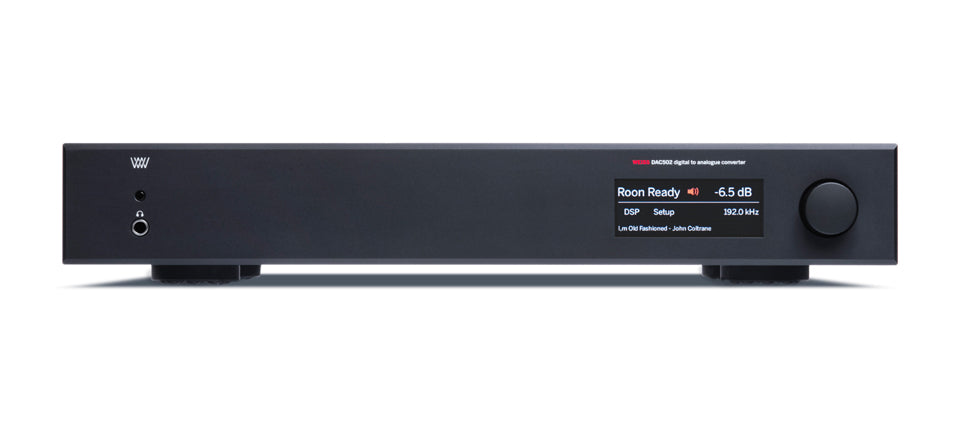

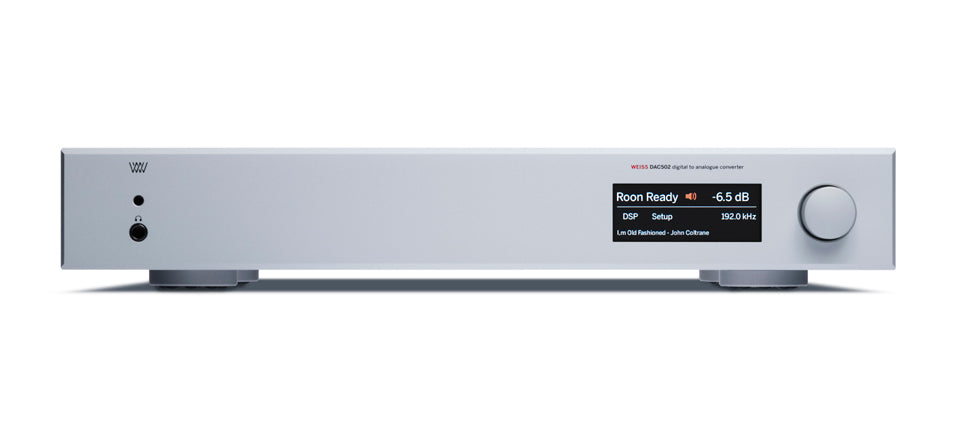

Bedienelemente auf der Vorderseite

• Drehknopf zum Ändern von Parametern und zum Ein- und Ausschalten des Geräts.
• Ein Touchscreen-Farb-LCD-Display.
• Eine 1/4-Zoll-Kopfhörerbuchse.
• Ein IR-Empfänger.

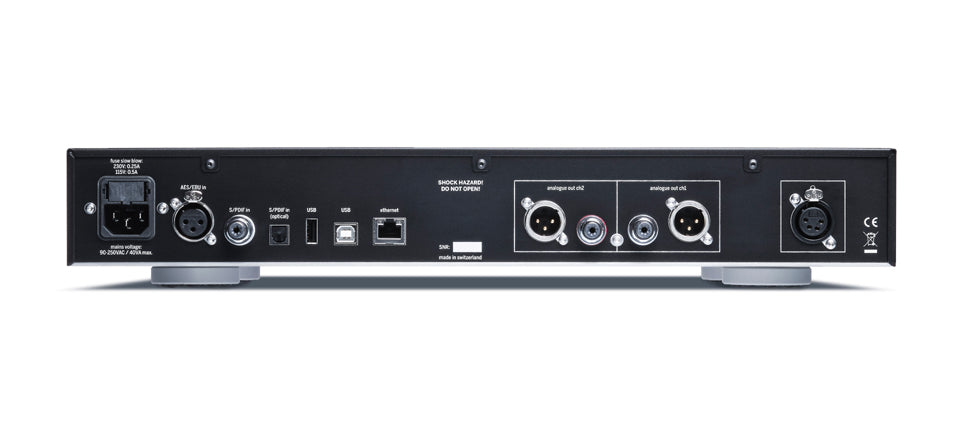

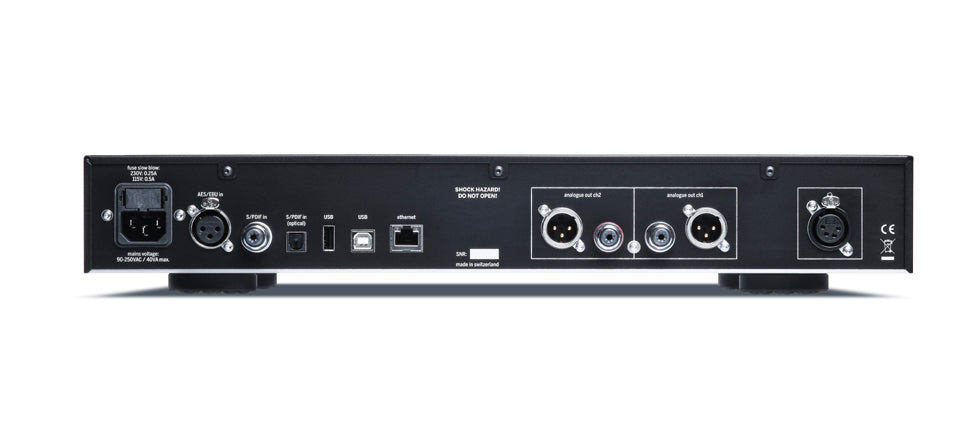

Rückwandelemente

• Analoge Ausgänge an XLR- und RCA-Anschlüssen.
• Digitale Eingänge an XLR-, RCA-, TOSLINK-, USB- und Ethernet-Anschlüssen.
• USB-Typ-A-Stecker für verschiedene Anwendungen.
• Netzstecker mit Sicherungen.

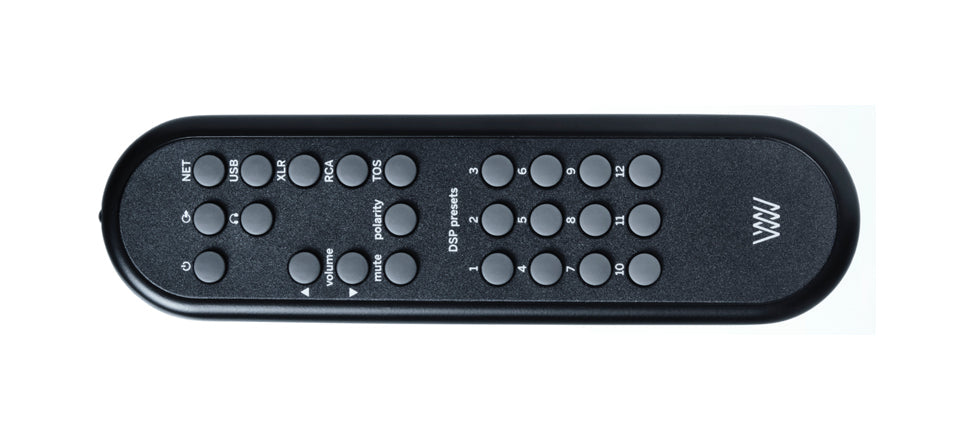

Infrarot-Fernbedienung
Damit können Sie verschiedene Funktionen des DAC50x steuern, insbesondere:

• Der für die Konvertierung ausgewählte Eingang.
• Die Art des Ausgangs, der Pegel, die Stummschaltung, die absolute Polarität.
• Ein-/Ausschalten.
• DSP-Voreinstellungen.

Webschnittstelle
Der DAC50x verfügt über eine Weboberfläche zur Konfiguration über einen Webbrowser. Über das Webinterface sind folgende Funktionen zugänglich:

• Lautstärke- und Balanceregler.
• Eingabeauswahl.
• Ausgabetyp.
• Konfigurieren von DSP-Algorithmen.
• Konfigurieren von DSP-Snapshots.

Technische Spezifikationen

Leistung

• Netzspannung: 100...120 V oder 200...240 V
• Sicherungsdaten: 500 mA träge bei 100...120 V, 250 mA träge bei 200...240 V
• Leistungsaufnahme: 15 VA max.
• Standby-Verbrauch: 0,5 VA max.

DAC502-Größe

• Tiefe: 30 cm
• Breite: 45 cm
• Höhe: 6,6 cm
• Höhe inklusive Füße: 7,4 cm

Größe der Fernbedienung

• Tiefe: 2,1 cm
• Breite: 4,5 cm
• Höhe: 16,6 cm

Farbe verfügbar

• Silber, Schwarz

Digitale Eingänge

• (1) XLR-Anschluss
• (1) RCA-Anschluss
• (1) TOSLINK-Anschluss (optisch)
• (1) USB-Typ-B-Anschluss
• (1) RJ45-Ethernet-Anschluss
• Alle Eingänge akzeptieren AES/EBU- oder S/PDIF-Signale. Abtastraten: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz oder 192 kHz an jedem der Eingänge.
• Maximale Länge der Eingabezeichenfolge: 24 Bit

Digitale Ausgänge

• Keiner

Analoge Ausgänge

• (2) XLR-Anschlüsse (heiß an Pin 2), kurzschlussfeste Ausgangsschaltung, Ausgangsimpedanz Ω noch offen
• (2) Cinch-Anschlüsse, kurzschlussfeste Ausgangsschaltung, Ausgangsimpedanz Ω noch offen
