DSP501

Die DSP501 / DSP502 sind neue hochmoderne digitale Signalprozessoren mit einem beispiellosen Maß an Raffinesse und Vielseitigkeit.

Mit dem DSP50x schaffen wir ein neues High-End-Audiogerät, das es bisher auf dem Markt nicht gab. Dabei handelt es sich um einen digitalen Signalprozessor mit verschiedenen Algorithmen, die das Audiosignal verbessern bzw. das Audiosignal an die Akustik des Raumes bzw. der vorhandenen Lautsprecher anpassen sollen.

Weiss Engineering hat 30 Jahre Erfahrung in der Entwicklung von Signalverarbeitungsalgorithmen für den professionellen Audiomarkt, insbesondere für Mastering Studios. In dieser Zeit haben wir ein oder zwei Dinge über das Algorithmusdesign gelernt. Der DSP50x ist die Essenz unserer Erfahrungen.

Hauptmerkmale

Mechanik
Der DSP50x verwendet ein Edelstahlgehäuse mit einer soliden 10-mm-Aluminium-Frontplatte.

Diät
Es wird ein leistungsstarkes, nicht schaltendes Netzteil verwendet. Alle empfindlichen Spannungen verfügen über eigene Regler, die zwischen dem linken und dem rechten Kanal getrennt sind. Das Ergebnis ist ein analoger Ausgang ohne „digitales Rauschen“ und Übersprechen zwischen den Kanälen. Der Netzschalter aktiviert ein Halbleiterrelais, das nur bei Nulldurchgängen der Netzspannung ein- oder ausschaltet. Dadurch ist eine problemlose Leistungsumschaltung gewährleistet. Die beiden Netztransformatoren sind vom Ringkerntyp. Die Auswahl der Netzspannung erfolgt automatisch durch Messen der Netzspannung, bevor die restliche Elektronik mit Strom versorgt wird.

Synchronisation
Für die Taktung des digitalen Ausgangsteils ist ein interner hochpräziser/jitterarmer Taktgenerator verantwortlich. Die Abtastfrequenz dieses Generators kann vom Benutzer zwischen den Werten 88,2 kHz, 96 kHz, 176,4 kHz und 192 kHz gewählt werden. Eingangssignale werden mit der gewählten Abtastrate umgewandelt.

Digitale Eingänge
Insgesamt gibt es fünf Eingänge:

AES/EBU oder S/PDIF über XLR-, Toslink- und Cinch-Buchsen

UPnP/DLNA über Ethernet

USB

Akzeptierte Formate: PCM 44,1 kHz bis 384 kHz, DSD 64x / 128x.

Zukünftige Formate können an Software-Updates angepasst werden.

Roon-Kompatibilität
Ja, Roon Ready und Roon Tested.

Signalverarbeitung
Der DSP50x ist mit einem digitalen Signalverarbeitungschip (DSP) ausgestattet.

Die folgenden DSP-Algorithmen sind derzeit implementiert oder werden in Kürze implementiert:

• Raum-Equalizer – zur Unterdrückung von Raummodi für eine korrekte Basswiedergabe.
• Creative Equalizer – eine Klangregelung mit Anhebung/Absenkung niedriger, mittlerer und hoher Frequenzen. Sehr nützlich, um Aufnahmen zu korrigieren, die nicht richtig klingen.
• De-Essing – die automatische Entfernung übermäßig heller Zischlaute aus menschlichen Stimmen. Der Zischlauteffekt kann je nach Lautsprecher oder Raumakustik mehr oder weniger stark ausgeprägt sein.
• Konstante Lautstärke – stellt die Audiolautstärke (Lautstärke) bei allen abgespielten Titeln auf einen konstanten Wert ein. Nützlich für den „Partymodus“, wenn die Lautstärkeregelung unverändert bleiben muss.
• Vinyl-Emulation – um den besonderen Klangcharakter einer plattenspielerbasierten Wiedergabekette zu erreichen. Eine Emulation des DMM-CD-Verfahrens des Labels Stockfisch ist ebenfalls verfügbar.
• Crosstalk Cancelling (XTC) – für die Wiedergabe von Kunstkopfaufnahmen oder Live-Aufnahmen über Lautsprecher für ein unglaubliches Live-Hörgefühl. Binaurale Aufnahmen mit dem Kunstkopf werden meist über Kopfhörer abgehört, da diese nur dann richtig funktionieren, wenn der linke Kanal nur auf das linke Ohr und der rechte Kanal nur auf das rechte Ohr gelangt. Bei Lautsprechern ist dies schwierig zu erreichen, da der linke Kanal zum linken Ohr, aber auch zum rechten Ohr gelangt, und das Gleiche gilt für den rechten Kanal, der beide Ohren erreicht. Mit einer geschickten Signalverarbeitung der Lautsprecherkanäle ist es jedoch möglich, Übersprechen zu unterdrücken, also die Übertragung von Audiosignalen vom linken Lautsprecher zum rechten Ohr und umgekehrt. Wenn dies korrekt funktioniert, klingt die Aufnahme so, als ob Sie sich in dem Raum befänden, in dem die Aufnahme stattgefunden hat. Der Nachhall und die 3D-Darstellung der Klangquellen sind vollständig vorhanden (nur bei lautsprecherbasierter Wiedergabe).
• Loudness Control – eine Audioentzerrung basierend auf der Hörlautstärke.
• Kopfhörer-Equalizer – um beliebige Kopfhörer hinsichtlich des Frequenzgangs an das Ohr des Hörers anzupassen.

Digitale Ausgänge
Zwei S/PDIF-Ausgänge an RCA-Anschlüssen, zwei AES/EBU-Ausgänge an XLR-Anschlüssen.

Es werden bis zu 4 Audiokanäle (2 Stereokanäle) unterstützt. Dadurch können Sie beispielsweise zwei unterschiedliche D/A-Wandler anschließen, einen für die Lautsprecher und einen für die Kopfhörer.

Für die beiden Ausgänge kann eine unabhängige DSP-Verarbeitung gewählt werden.

Die Ausgangspegel können ungefähr so ​​eingestellt werden, dass sie dem Ausgang der D/A-Wandler-/Verstärkerkette entsprechen. Zusätzlich können die Ausgangspegel zur normalen Pegelsteuerung in kleinen Schritten eingestellt werden.

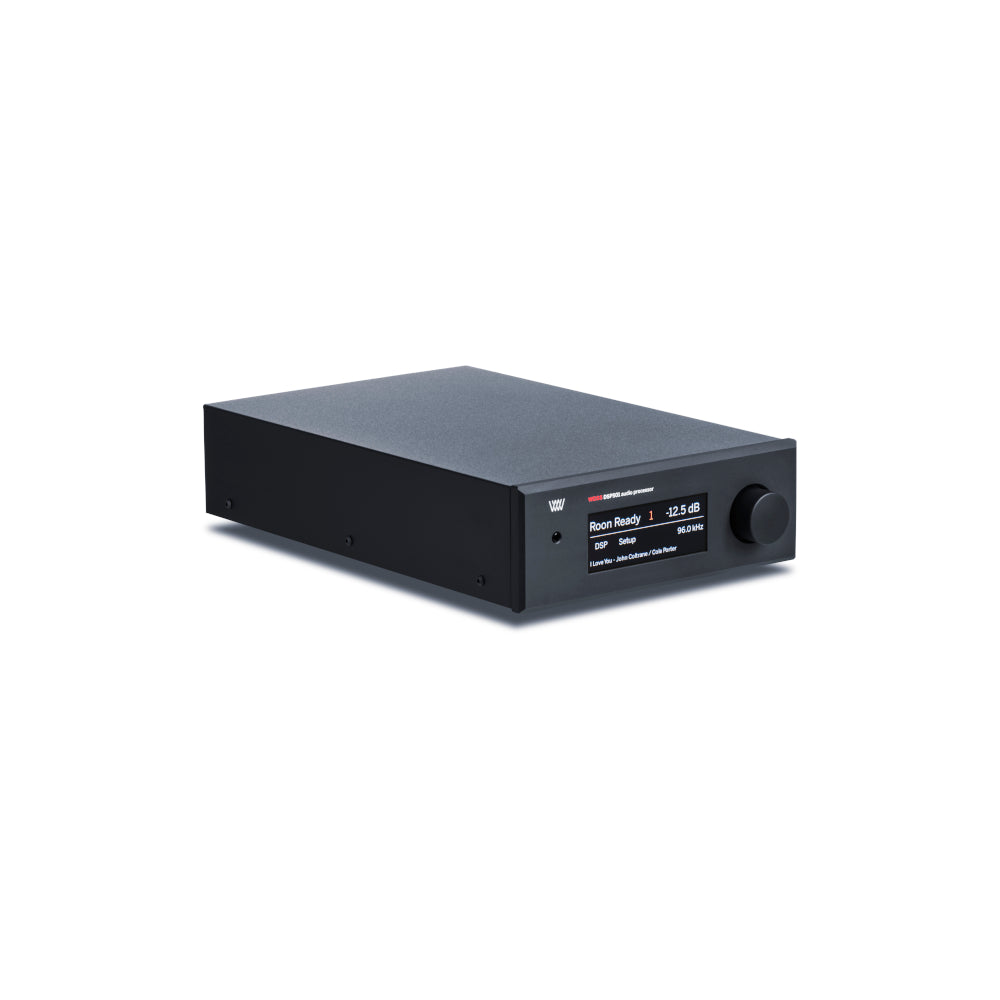

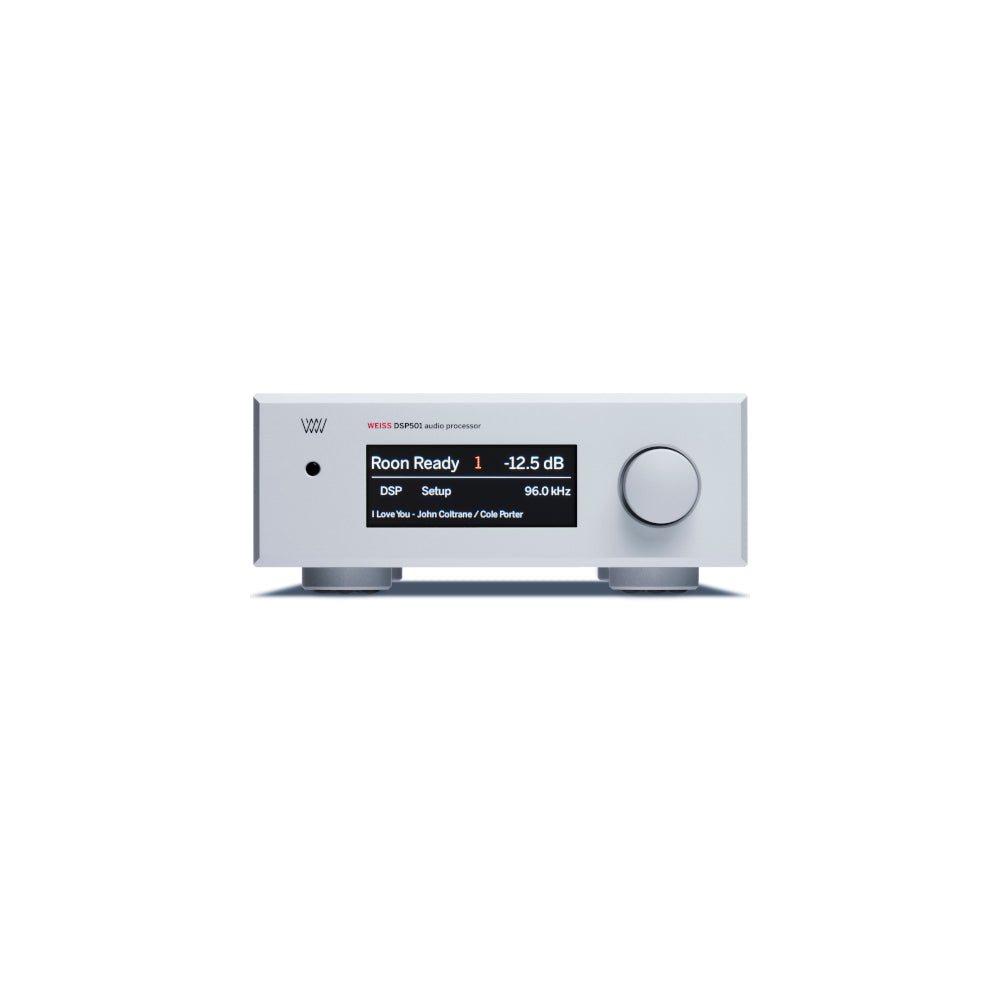

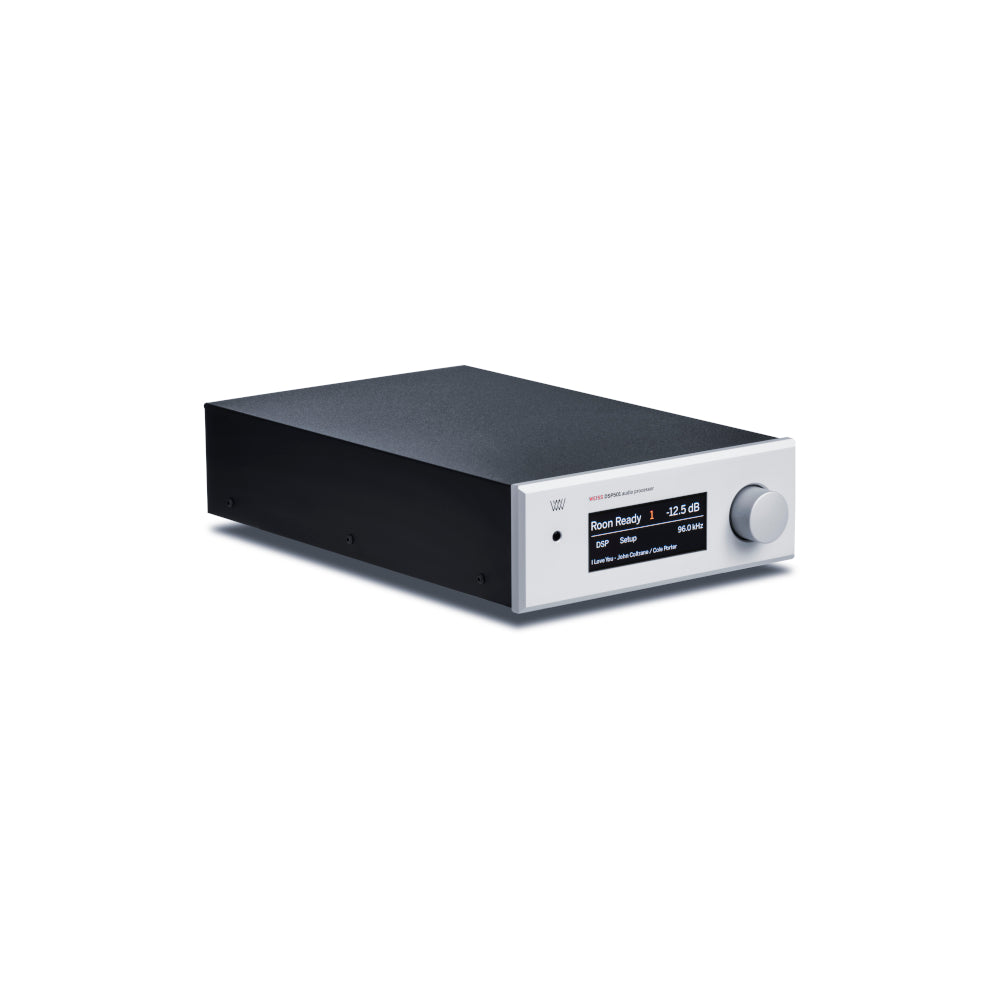

Bedienelemente auf der Vorderseite

• Drehknopf zum Ändern von Parametern und zum Ein- und Ausschalten des Geräts.
• Ein Touchscreen-Farb-LCD-Display.
• Ein IR-Empfänger.

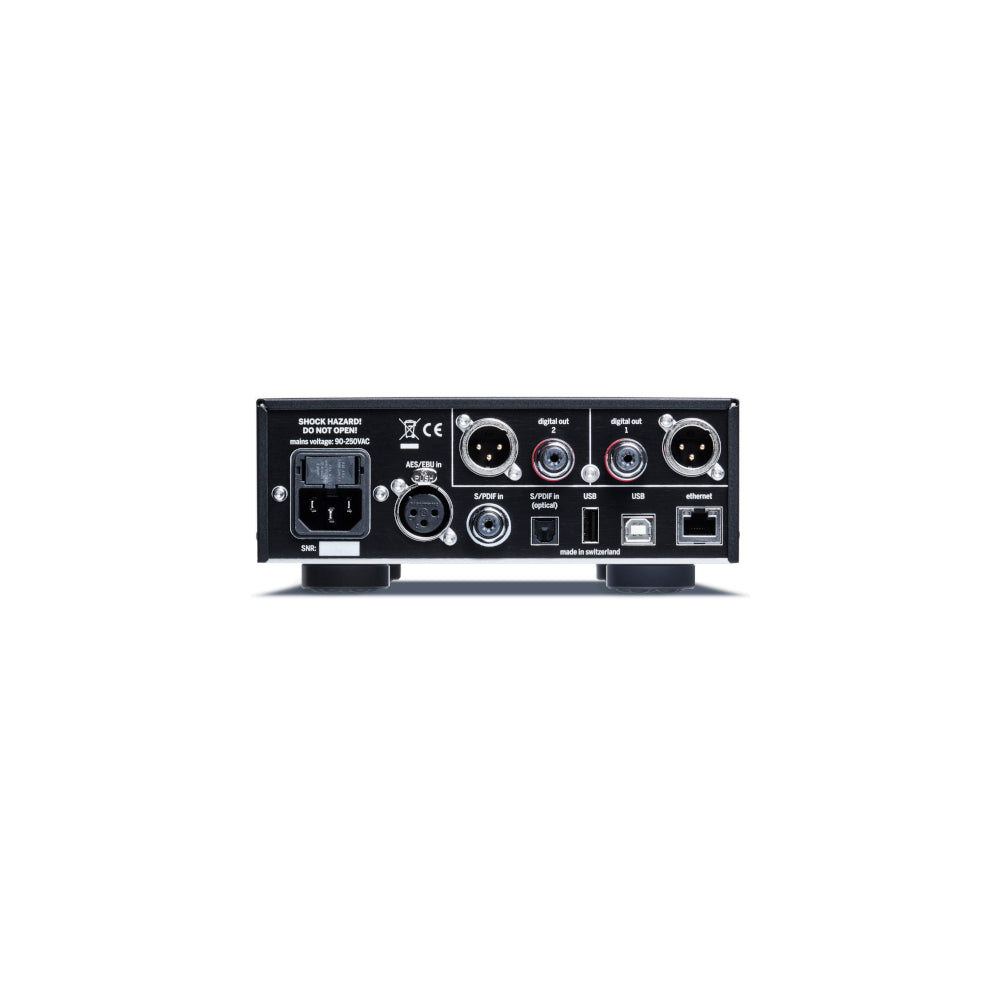

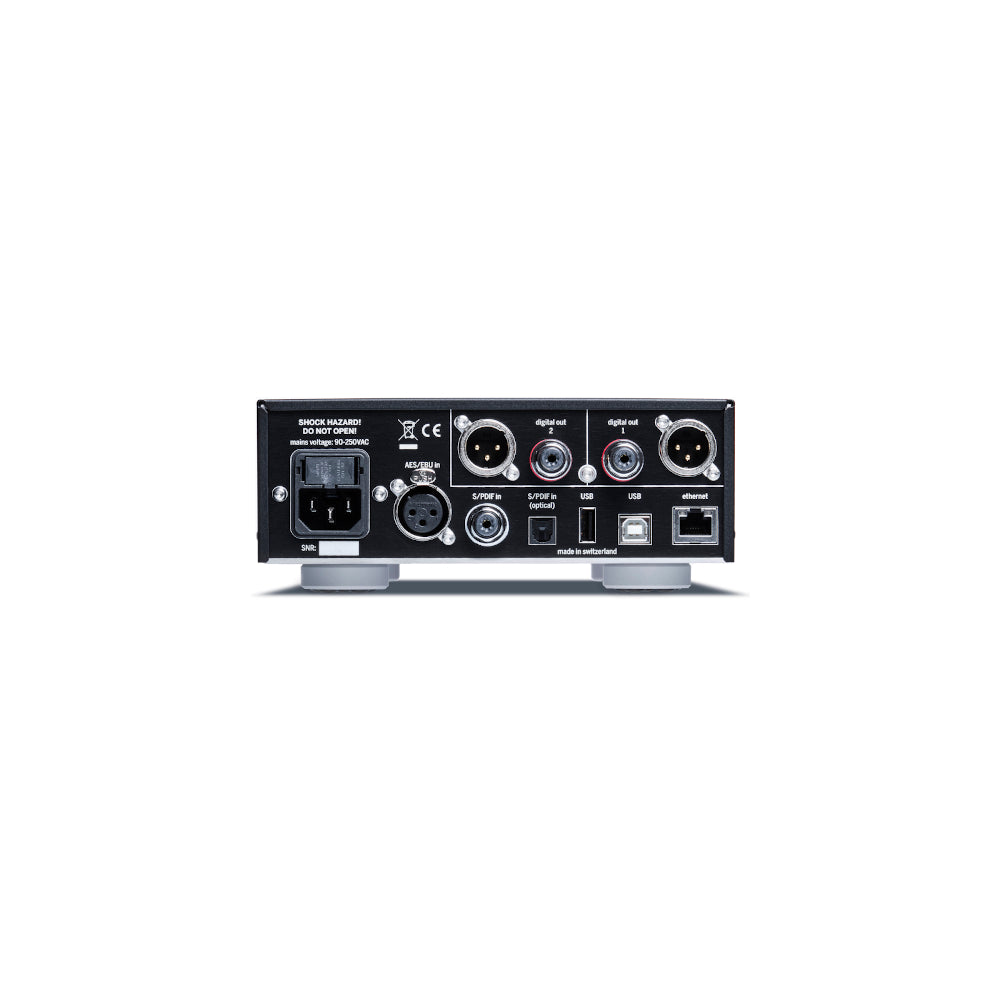

Rückwandelemente

• Digitale Ausgänge an XLR- und RCA-Anschlüssen.
• Digitale Eingänge an XLR-, RCA-, TOSLINK-, USB- und Ethernet-Anschlüssen.
• USB-Typ-A-Stecker für verschiedene Anwendungen.
• Netzstecker mit Sicherungen.

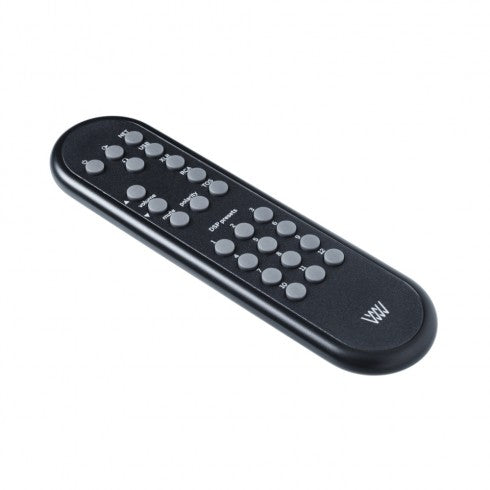

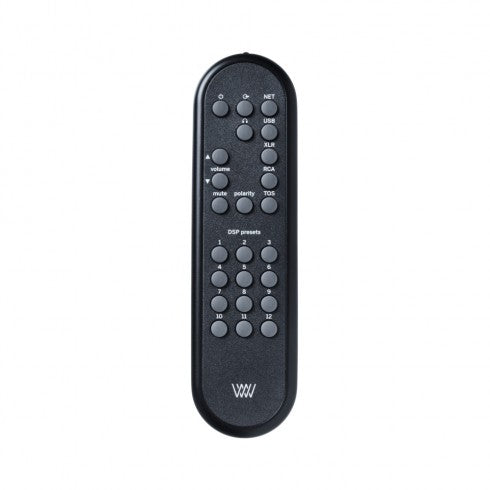

Infrarot-Fernbedienung
Damit können Sie verschiedene Funktionen des DSP50x steuern, insbesondere:

• Der zur Verarbeitung ausgewählte Eingang.
• Die Art des Ausgangs, der Pegel, die Stummschaltung, die absolute Polarität.
• Ein-/Ausschalten.
• DSP-Voreinstellungen.

Webschnittstelle
Der DSP50x verfügt über eine Weboberfläche zur Konfiguration über einen Webbrowser. Über das Webinterface sind folgende Funktionen zugänglich:

• Lautstärke- und Balanceregler.
• Eingabeauswahl.
• Ausgabetyp.
• Konfigurieren von DSP-Algorithmen.
• Konfigurieren von DSP-Snapshots.

Technische Spezifikationen

Leistung

• Netzspannung: 100...120 V oder 200...240 V
• Sicherungsdaten: 500 mA träge bei 100...120 V, 250 mA träge bei 200...240 V
• Leistungsaufnahme: 15 VA max.
• Standby-Verbrauch: 0,5 VA max.

DSP501-Größe

• Tiefe: 30 cm
• Breite: 18,8 cm
• Höhe: 6,6 cm
• Höhe mit Füßen: 7,2 cm

Größe der Fernbedienung

• Tiefe: 2,1 cm
• Breite: 4,5 cm
• Höhe: 16,6 cm

Farbe verfügbar

• Silber, Schwarz

Digitale Eingänge

• (1) XLR-Anschluss
• (1) RCA-Anschluss
• (1) TOSLINK-Anschluss (optisch)
• (1) USB-Typ-B-Anschluss
• (1) RJ45-Ethernet-Anschluss
• Alle Eingänge akzeptieren AES/EBU- oder S/PDIF-Signale.

Digitale Ausgänge

• (2) RCA-Anschlüsse
• (2) XLR-Anschlüsse
• Ein Paar RCA- und XLR-Anschlüsse übertragen einen Stereo-Audiokanal. Es können zwei Stereokanäle ausgegeben werden.

Analoge Ausgänge


• Keiner

Kopfhörerausgang

• Keiner

Synchronisation

• Über das Eingangssignal
• Über den internen Oszillator

Unterstützte Eingangsabtastraten

• 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 96 kHz, 176,4 kHz, 192 kHz, 352,8 kHz, 384 kHz, DSD64, DSD128 (nicht alle Frequenzen werden mit allen Eingängen unterstützt) .

Wählbare Abtastraten für Ausgänge

• 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
