WEISS INT204-Schnittstelle

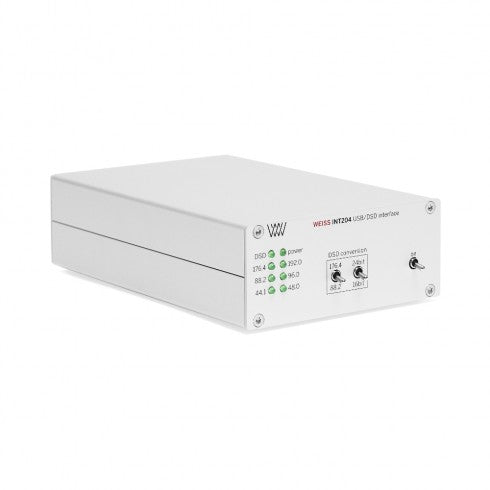

INT204 USB-zu-AES/EBU-Schnittstelle

Ihr Lieblings-D/A-Wandler ist vielleicht nicht der neueste auf dem Markt, aber Sie mögen den Klang, das Aussehen und die Funktionen. Sie möchten also keinen weiteren teuren DAC kaufen, nur um ihn an einen Computer anzuschließen.

Hier kommen die Schnittstellen von Weiss ins Spiel. Mit dem INT204 kann jeder DAC an einen Computer mit USB-Anschluss angeschlossen werden. Dies geschieht optimalerweise dadurch, dass die Computeruhr an die intern vom INT204 erzeugte Uhr gekoppelt wird.

Der INT204 ist eine USB-zu-AES/EBU-Schnittstelle (unidirektional), die auch die DSD-zu-PCM-Konvertierung übernimmt. Auf dem INT204 abgespielte DSD-Dateien führen zu einer Konvertierung in PCM mit einer wählbaren Abtastrate und Bits. So wird Ihr treuer D/A-Wandler zu einem DSD-fähigen DAC.

Darüber hinaus kann der INT204 als digitales Lautstärkeregelungsgerät fungieren, das über eine Infrarot-Fernbedienung gesteuert wird.

Hauptmerkmale

Mechanik

Der INT204 ist in einem silber eloxierten Aluminiumgehäuse untergebracht.

Diät
Der INT204 benötigt zwei Stromquellen. Eines davon wird über den USB-Anschluss mit Busstrom versorgt, das andere ist ein externes Netzteil, das im Lieferumfang der INT204-Einheit enthalten ist. Dieses Schema ermöglicht die galvanische Trennung der Eingangs- und Ausgangsabschnitte des INT204.

Synchronisation
Die Abtastrate wird mit einem internen Generator des INT204 erzeugt. Dadurch wird sichergestellt, dass die Übertragung zwischen Computer und D/A-Wandler jitterarm ist.

Digitaler Eingang
Für den Anschluss an den Computer wird ein USB-Stecker vom Typ B verwendet.

Digitale Ausgänge

Es gibt eine XLR-Buchse, eine BNC-Buchse und eine Cinch-Buchse. Die BNC- und Cinch-Buchsen werden vom gleichen Treiberchip angesteuert.

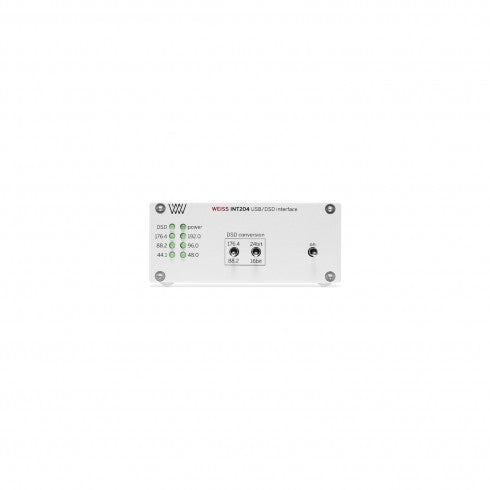

Bedienelemente auf der Vorderseite
Es gibt acht LEDs zur Anzeige der Abtastrate und des Stromstatus. Über einen Schalter können Sie die Abtastrate bei der Konvertierung von DSD nach PCM (176,4 oder 88,2 kHz) auswählen. Ein weiterer Schalter wählt die Länge des Strings bei der Konvertierung von DSD nach PCM (24 oder 16 Bit). Ein Netzschalter steuert das Ein-/Ausschalten der externen Stromzufuhr.

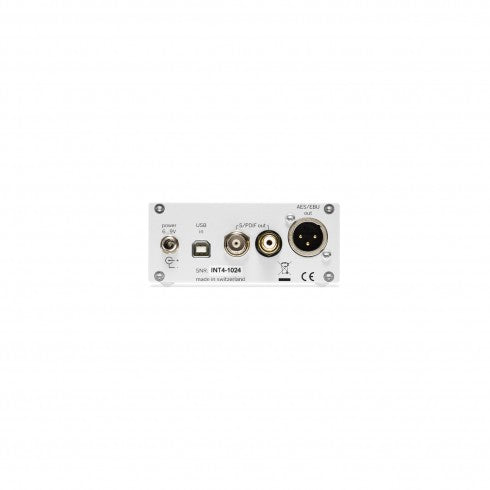

Rückwandelemente von links nach rechts
Es gibt eine Steckdose für die externe Stromversorgung, einen USB-Anschluss und drei Ausgangsanschlüsse (BNC, RCA, XLR).

Softwarefunktionen

Der INT204 kann mit wählbaren Abtastraten und Stringlängen (88,2 oder 176,4 kHz und 16 oder 24 Bit) von DSD in PCM konvertieren. Der DSD-Eingang erfolgt im DoP-Format mit einer Abtastrate von DSD64 (2,8224 MHz) oder DSD128 (5,6448 MHz).

Unterstützte PCM-Abtastraten sind alle Standardraten zwischen 44,1 kHz und 384 kHz. Die Abtastrate von 352,8 kHz wird automatisch in 176,4 kHz konvertiert, und die Abtastrate von 384 kHz wird in 192 kHz konvertiert, da AES/EBU- oder S/PDIF-Formate keine Abtastraten über 192 kHz unterstützen.

Fernbedienung

Optional können Sie eine Infrarot-Fernbedienung erwerben, um die Lautstärke im digitalen Bereich zu steuern.

Technische Spezifikationen

Leistung
Externe Stromversorgung, der erforderliche Wert beträgt 6....9V bei 0,15 A

Größe

• Tiefe: 16,5 cm
• Breite: 10,5 cm
• Höhe: 4,4 cm
• Höhe mit Füßen: 4,7 cm

Farbe verfügbar
Silber

Digitaler Eingang
(1) USB-Typ-B-Anschluss

Digitale Ausgänge

• BNC-Anschluss
• RCA-Anschluss
• XLR-Anschluss
• Stringlänge bis zu 24 Bit
• Unterstützte Abtastraten: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz

Synchronisation

• Die Abtastrate wird intern generiert
• Unterstützte Abtastraten: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 352,8 kHz, 384 kHz, DSD64, DSD128

DSP-Algorithmen

• Konvertierung von DS64 oder DSD128 nach PCM mit 88,2 kHz oder 176,4 kHz und 16 Bit oder 24 Bit.
• Konvertierung von 352,8 kHz auf 176,4 kHz und von 384 kHz auf 192 kHz
• Infrarotgesteuerte Lautstärkeregelung mit Dithering für optimale Audioqualität
