MEDUS hat seinen Ursprung in unserer Produktlinie für professionelle Mastering-Studios. Mastering-Ingenieure haben ein goldenes Ohr dafür, Aufnahmen vor ihrer Veröffentlichung den letzten Schliff zu geben. Dadurch ist das MEDUS größtmöglich transparent. Holen Sie sich den besten Digital-Analog-Wandler, den Sie für Geld kaufen können.

MEDUS ist ein 24-Bit/192-kHz-Stereo-Digital-Analog-Wandler, der mit dem Ziel entwickelt wurde, einen absolut kompromisslosen Audiosignalpfad aufrechtzuerhalten. Sowohl in die digitalen Eingangs- als auch in die analogen Ausgangsstufen wurden viele Details und Überlegungen eingeflossen. Beide teilen den reinsten Ansatz beim Audiodesign und streben nach nichts Geringerem als Exzellenz. Hinzu kommt ein ergonomisches Design, das dem Benutzer sofortigen Zugriff auf alle notwendigen Funktionen ermöglicht und gleichzeitig eine aufgeräumte und damit einfach zu bedienende Frontplatte beibehält. Diese Kombination ergibt einen wirklich professionellen D/A-Wandler, der höchste Ansprüche erfüllt.

MEDUS arbeitet mit AES/EBU-, S/DIF-, USB- und Firewire-Eingängen (optional) und verarbeitet PCM- und DSD-Signale. Eine Infrarot-Fernbedienung steuert alle Funktionen.

Hauptmerkmale

Mechanik
Der MEDUS verwendet einen doppelten Metallrahmen. Der Innenrahmen besteht aus Stahl und fungiert als sehr wirksamer Schutz gegen elektrostatische und elektromagnetische Strahlung. Der Außenrahmen besteht aus massivem eloxiertem Aluminium für zusätzliche Abschirmung, für optimale Wärmekonvektion und eine schöne Optik.

Diät
Es wird ein leistungsstarkes, nicht schaltendes Netzteil verwendet. Alle empfindlichen Spannungen verfügen über eigene Regler, die zwischen dem linken und dem rechten Kanal getrennt sind. Das Ergebnis ist ein analoger Ausgang ohne „digitales Rauschen“ und Kanalübersprechen. Der Netzschalter aktiviert ein Halbleiterrelais, das nur bei Nulldurchgängen der Netzspannung ein- oder ausschaltet. Dadurch ist eine problemlose Leistungsumschaltung gewährleistet. Der Netztransformator befindet sich in einem Abschirmgehäuse aus Metall.

Synchronisation
Der MEDUS wird durch das am ausgewählten Eingang anliegende Eingangssignal synchronisiert. Mehrere Signal-Neutaktungsschemata werden kombiniert, um eine extrem hohe Jitter-Dämpfung bis hin zu Unterschallfrequenzen zu erreichen, wodurch der MEDUS praktisch immun gegen Jitter ist. Bei USB- oder Firewire-Eingängen wird der Master-Clock von MEDUS generiert.

Digitale Eingänge
Insgesamt sind vier Eingänge mit folgenden Eingangsbuchsen vorhanden:

• Eingang Nr. 1: AES/EBU über XLR oder RCA
• Eingang #2: AES/EBU über XLR oder RCA
• Eingang Nr. 3: AES/EBU über XLR oder USB
• Eingang Nr. 4: AES/EBU über TOSLINK oder RCA

Die Abtastraten können 44,1, 48, 88,2, 96, 176,4 oder 192 kHz betragen. Die Eingänge Nr. 1 und Nr. 2 können für das Zweidrahtschema zur Datenübertragung von 88,2 kHz bis 192 kHz verwendet werden. Alle Eingänge akzeptieren eine Datenzeichenfolgelänge von bis zu 24 Bit. Optionale Eingänge sind Firewire oder Glasfaser vom Typ ST.

Upsampling
Signale mit der Abtastrate 44,1 oder 48 kHz werden im MEDUS DSP-Chip mithilfe unserer Upsampling-Algorithmen hochgesampelt. Auf diese Weise empfängt der DAC-Chip immer Signale mit einer minimalen Abtastfrequenz von 88,2 kHz.

Konverter
Der 32-Bit-DAC-Chip sampelt das Eingangssignal auf etwa 1,5 MHz hoch. Für jeden Audiokanal werden vier D/A-Umwandlungskanäle verwendet, was zu einer außergewöhnlichen Leistung führt. Die I/V-Umwandlung nach dem DAC-Chip nutzt zwei unserer diskreten OP-AMPs (OP1-BP) pro Kanal.

Analoge Ausgänge
Die gesamte analoge Verarbeitung erfolgt mit unseren diskreten Operationsverstärkermodulen, dem Weiss OP1-BP. Der OP1-BP ist wahrscheinlich der beste Audio-Operationsverstärker, der derzeit erhältlich ist. Pro Kanal werden vier OP1-BPs verwendet, zwei für die Strom-Spannungs-Wandlung (I/V) und zwei für die symmetrischen und unsymmetrischen Ausgangsstufen. Die OP1-BPs arbeiten in Klasse A für alle gängigen Lasten. Die Ausgangspegel können mit einem Drehschalter auf der Rückseite des Geräts eingestellt werden. Der Pegelbereich beträgt 32 dB bei einer Schrittauflösung von 1 dB. Die Ausgänge sind an den XLR-Anschlüssen symmetrisch und an den Cinch-Anschlüssen asymmetrisch. Es werden keine geräuschmindernden Servomechanismen oder AC-Koppelkondensatoren verwendet.

Bedienelemente auf der Vorderseite
Mit dem Netzschalter können Sie das MEDUS-Gerät ein- oder ausschalten. Vier Schalter wählen eine von vier Eingangsquellen aus. Ein Display informiert über den ausgewählten Eingang, die Abtastrate, den Ausgangspegel, den Upsampling-Filtertyp, die absolute Ausgangspolarität, den Mute-Status und die ungefähre Ausgangspegeleinstellung.

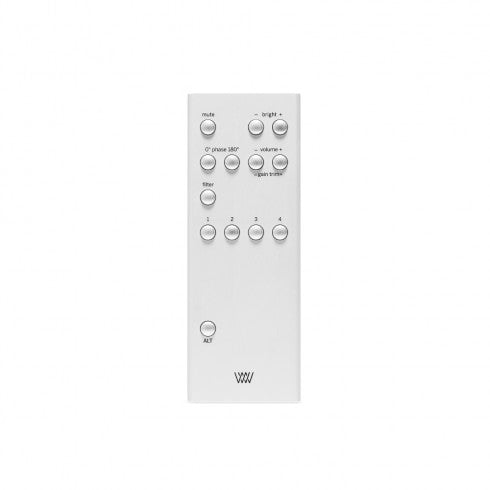

Fernbedienung
Damit können Sie alle MEDUS-Funktionen steuern, insbesondere: den für die Konvertierung ausgewählten Eingang, den Ausgangspegel, die Ausgangsstummschaltung, den ungefähren Ausgangspegel, die absolute Polarität, die Art des Oversampling-Filters und die Helligkeit des Displays.

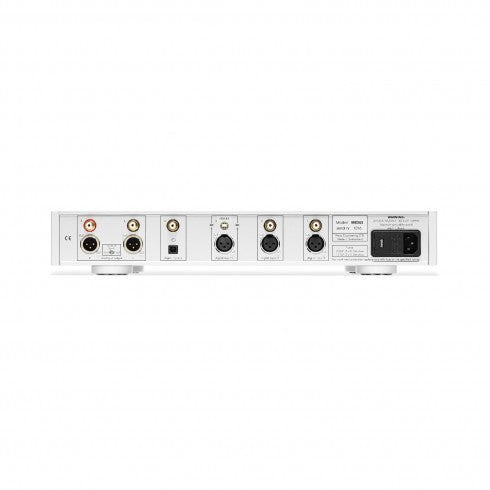

Rückwandelemente von links nach rechts

• Analogausgänge an XLR- und RCA-Anschlüssen mit Ausgangspegelschalter.
• Digitale Eingänge 1....4 (drei XLR-, drei RCA-, ein USB- und ein TOSLINK-Anschluss).
• Netzanschluss mit Sicherungen und Spannungswähler.

Optionale Rückwandelemente

• Firewire-Anschluss.
• Glasfaserverbinder vom Typ ST.

INT204 USB/DSD- Schnittstelle
Der INT204 von Weiss Engineering ist eine USB-zu-AES/EBU-Schnittstelle (unidirektional), die auch die DSD-zu-PCM-Konvertierung übernimmt. Auf dem INT204 abgespielte DSD-Dateien führen zu einer Konvertierung in PCM mit einer voreinstellbaren Abtastrate und Bitrate. So wird Ihr treuer D/A-Wandler zu einem DSD-fähigen DAC.

Ihr Lieblings-D/A-Wandler ist vielleicht nicht der neueste auf dem Markt, aber Sie mögen den Klang, das Aussehen und die Funktionen. Sie möchten also keinen weiteren teuren DAC kaufen, nur um ihn an einen Computer anzuschließen.

Hier kommen unsere Schnittstellen ins Spiel. Mit dem INT204 kann jeder DAC an einen Computer mit USB-Anschluss angeschlossen werden. Dies geschieht optimalerweise dadurch, dass die Computeruhr an die intern vom INT204 erzeugte Uhr gekoppelt wird.

Der INT204 ist eine USB-zu-AES/EBU-Schnittstelle (unidirektional), die auch die DSD-zu-PCM-Konvertierung übernimmt. Auf dem INT204 abgespielte DSD-Dateien führen zu einer Konvertierung in PCM mit einer wählbaren Abtastrate und Bits. So wird Ihr treuer D/A-Wandler zu einem DSD-fähigen DAC.

Darüber hinaus kann der INT204 als digitales Lautstärkeregelungsgerät fungieren, das über eine Infrarot-Fernbedienung gesteuert wird.

Hauptmerkmale

Mechanik

Der INT204 ist in einem silber eloxierten Aluminiumgehäuse untergebracht.

Diät
Der INT204 benötigt zwei Stromquellen. Eines davon wird über den USB-Anschluss mit Busstrom versorgt, das andere ist ein externes Netzteil, das im Lieferumfang der INT204-Einheit enthalten ist. Dieses Schema ermöglicht die galvanische Trennung der Eingangs- und Ausgangsabschnitte des INT204.

Synchronisation
Die Abtastrate wird mit einem internen Generator des INT204 erzeugt. Dadurch wird sichergestellt, dass die Übertragung zwischen Computer und D/A-Wandler jitterarm ist.

Digitaler Eingang
Für den Anschluss an den Computer wird ein USB-Stecker vom Typ B verwendet.

Digitale Ausgänge

Es gibt eine XLR-Buchse, eine BNC-Buchse und eine Cinch-Buchse. Die BNC- und Cinch-Buchsen werden vom gleichen Treiberchip angesteuert.

Bedienelemente auf der Vorderseite
Es gibt acht LEDs zur Anzeige der Abtastrate und des Stromstatus. Über einen Schalter können Sie die Abtastrate bei der Konvertierung von DSD nach PCM (176,4 oder 88,2 kHz) auswählen. Ein weiterer Schalter wählt die Länge des Strings bei der Konvertierung von DSD nach PCM (24 oder 16 Bit). Ein Netzschalter steuert das Ein-/Ausschalten der externen Stromzufuhr.

Rückwandelemente von links nach rechts
Es gibt eine Steckdose für die externe Stromversorgung, einen USB-Anschluss und drei Ausgangsanschlüsse (BNC, RCA, XLR).

Softwarefunktionen

Der INT204 kann mit wählbaren Abtastraten und Stringlängen (88,2 oder 176,4 kHz und 16 oder 24 Bit) von DSD in PCM konvertieren. Der DSD-Eingang erfolgt im DoP-Format mit einer Abtastrate von DSD64 (2,8224 MHz) oder DSD128 (5,6448 MHz).

Unterstützte PCM-Abtastraten sind alle Standardraten zwischen 44,1 kHz und 384 kHz. Die Abtastrate von 352,8 kHz wird automatisch in 176,4 kHz konvertiert, und die Abtastrate von 384 kHz wird in 192 kHz konvertiert, da AES/EBU- oder S/PDIF-Formate keine Abtastraten über 192 kHz unterstützen.

Fernbedienung
Optional können Sie eine Infrarot-Fernbedienung erwerben, um die Lautstärke im digitalen Bereich zu steuern.

Technische Spezifikationen

Leistung

• Externe Stromversorgung, der erforderliche Wert beträgt 6....9V bei 0,15 A

Größe

• Tiefe: 16,5 cm
• Breite: 10,5 cm
• Höhe: 4,4 cm
• Höhe mit Füßen: 4,7 cm

Farbe verfügbar

• Silber

Digitaler Eingang

• (1) USB-Typ-B-Anschluss

Digitale Ausgänge

• BNC-Anschluss
• RCA-Anschluss
• XLR-Anschluss
• Stringlänge bis zu 24 Bit
• Unterstützte Abtastraten: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz

Synchronisation

• Die Abtastrate wird intern generiert
• Unterstützte Abtastraten: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 352,8 kHz, 384 kHz, DSD64, DSD128

DSP-Algorithmen

• Konvertierung von DS64 oder DSD128 nach PCM mit 88,2 kHz oder 176,4 kHz und 16 Bit oder 24 Bit.
• Konvertierung von 352,8 kHz auf 176,4 kHz und von 384 kHz auf 192 kHz
• Infrarotgesteuerte Lautstärkeregelung mit Dithering für optimale Audioqualität

Optionale Karten

Medus USB/DS-Eingangsoption	2.350,00 €
Medus-Ethernet-Eingangsoption	2.650,00 €
Medus Firewire-Eingangsoption	1.970,00 €
Medus Glasfaser-Eingangsoption (ST)	1.010,00 €
