Maggiore velocità, prestazioni migliori
Lo sviluppo di uno switch di rete di qualità audio con velocità più elevate nasce dalla prospettiva della progettazione di circuiti digitali. Un sistema in grado di supportare la trasmissione di segnali a velocità più elevate avrà intrinsecamente un limite di stabilità più elevato. Ciò significa anche che l'errore di temporizzazione nelle apparecchiature ad alta velocità è relativamente inferiore rispetto a quello delle apparecchiature a bassa velocità. Pertanto, i dispositivi ad alta velocità che funzionano a basse velocità offrono prestazioni superiori rispetto ai dispositivi a bassa velocità che trasmettono alla stessa bassa velocità.

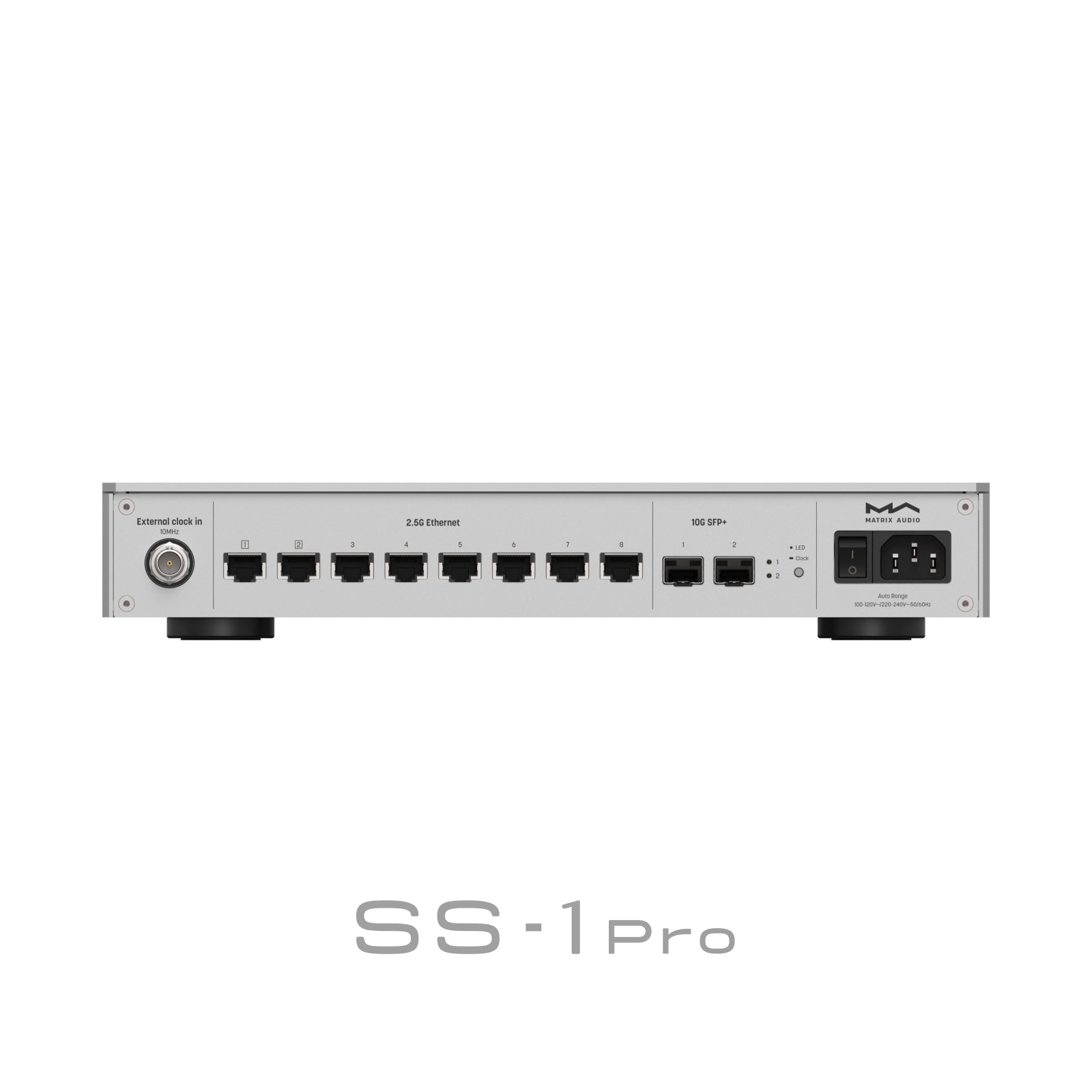

Due porte isolate da 10 Gbps

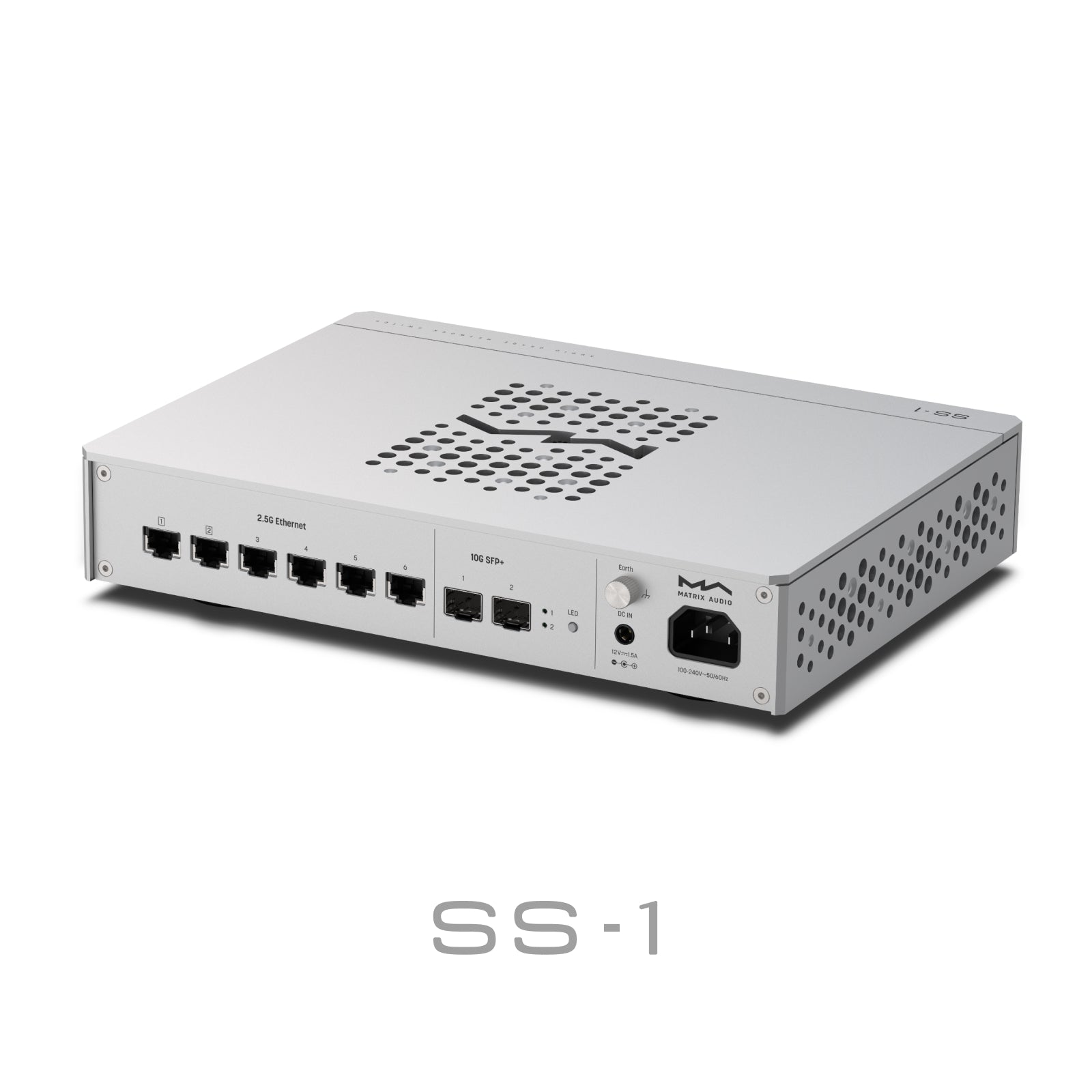

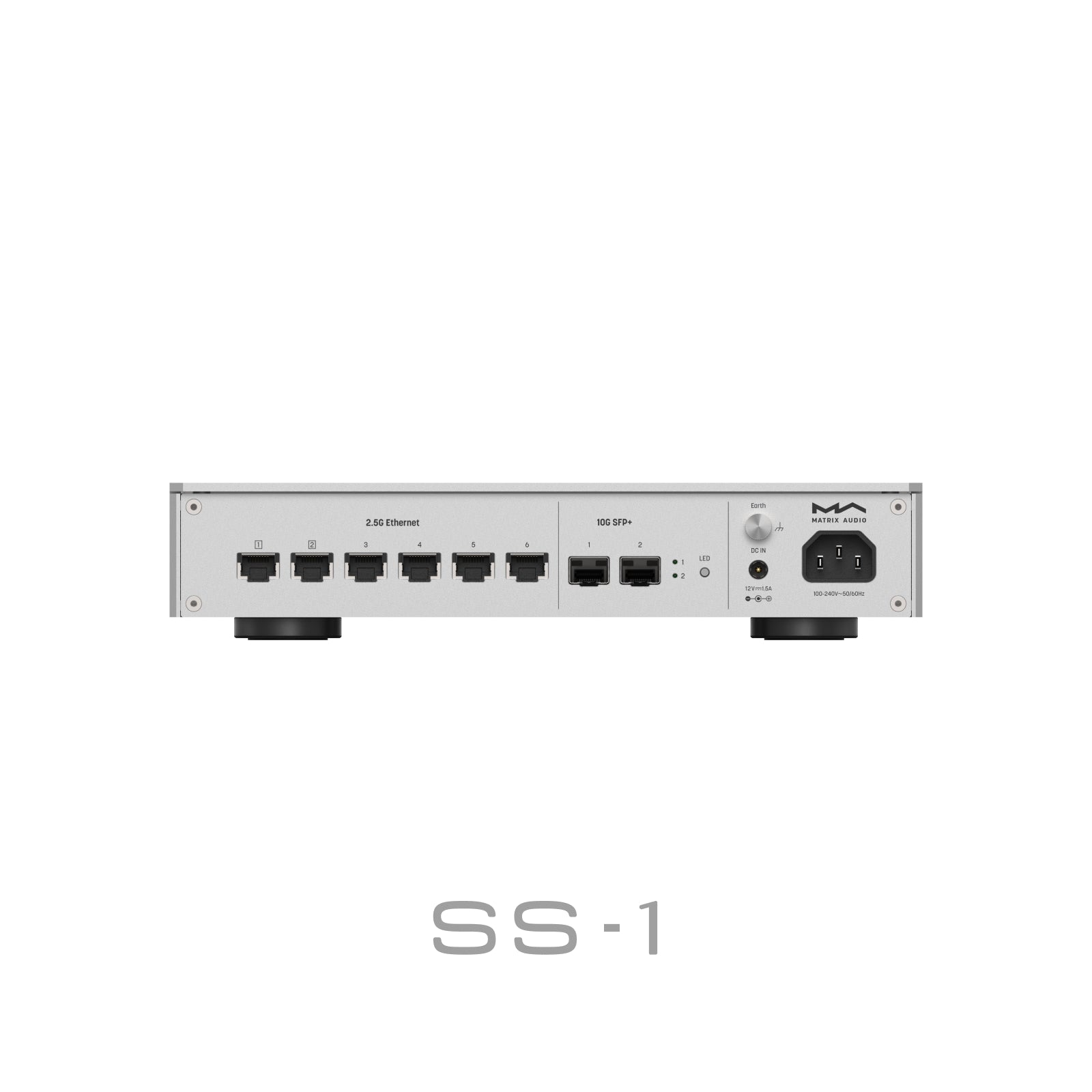

Due porte SFP/SFP+ con velocità di connessione fino a 10 Gbps consentono di installare moduli in fibra ottica o RJ45 in base alle proprie esigenze. Ciò consente di collegare contemporaneamente dispositivi di rete upstream e lettori audio digitali tramite porte SFP, ottenendo un isolamento elettrico completo tra dispositivi di rete e apparecchiature audio tramite cavi in fibra ottica. Questo impedisce che rumori ad alta frequenza o interferenze provenienti dai dispositivi di rete vengano trasmessi attraverso il filo di terra alle apparecchiature audio.

Prese Ethernet indipendenti

SS-1 Pro/SS-1 non solo dispone di diverse porte Ethernet con velocità fino a 2,5 Gbps, ma dispone anche di due porte a bassa velocità che operano a 100 Mbps. La velocità di connessione dei dispositivi audio può essere ridotta collegandosi a queste porte, per ridurre l'errore di bit che può verificarsi durante la trasmissione dei dati. Queste porte sono progettate con prese indipendenti. La maggiore spaziatura tra le prese evita l'affollamento quando si utilizzano cavi di fascia alta. Inoltre, utilizziamo trasformatori Ethernet indipendenti con velocità di 10 Gbps e prese Ethernet completamente schermate. Ogni trasformatore di segnale è schermato individualmente da gusci metallici, migliorando la resistenza alle interferenze radio.

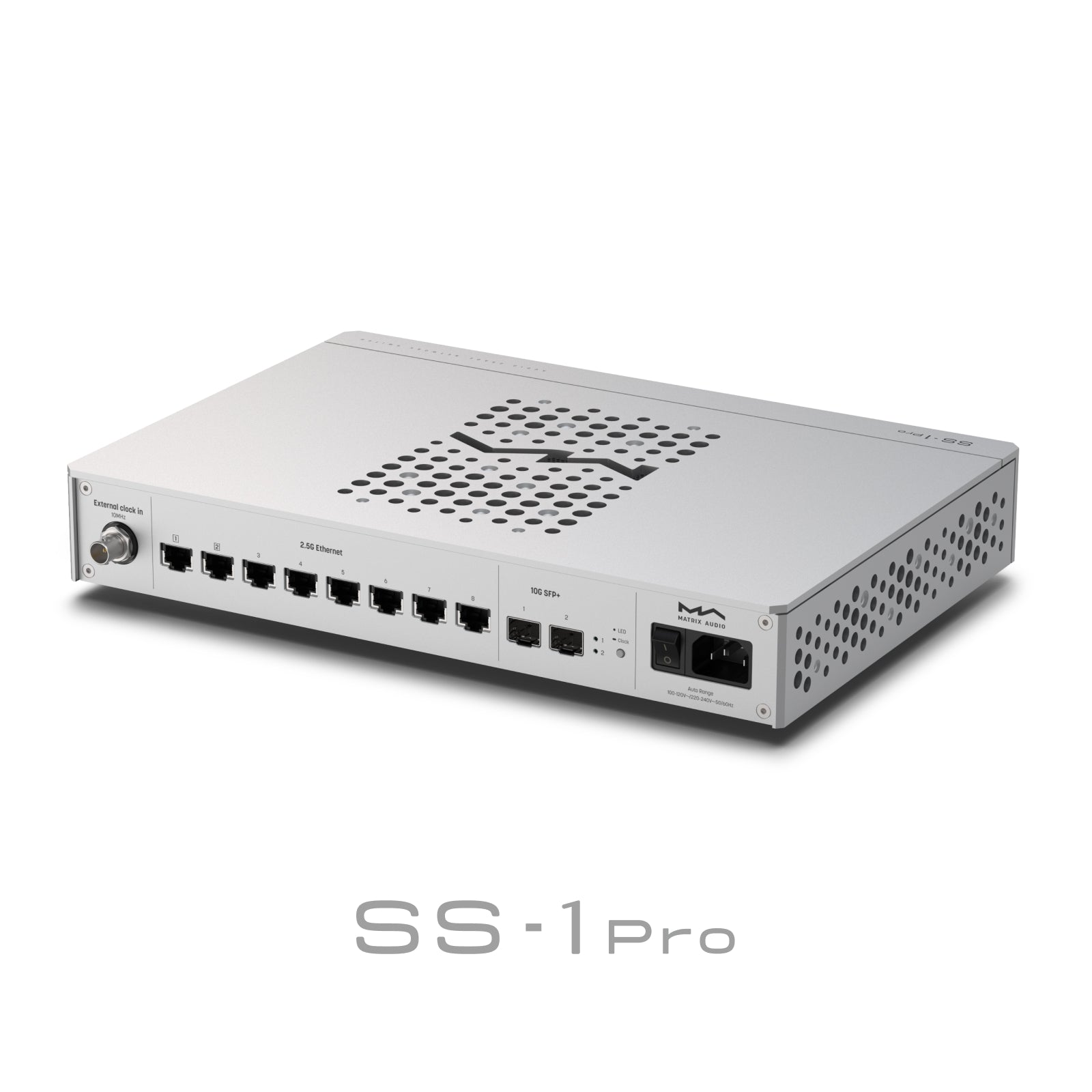

Il sistema di clock è fondamentale per i circuiti digitali e gli switch di rete non fanno eccezione. Può essere paragonato a una serie di switch ad alta velocità che devono operare con estrema precisione. All'interno dell'SS-1 Pro, questo sistema è costituito da un clock a femtosecondi e da un sintetizzatore RF ad alta precisione e bassissimo rumore di fase. L'SS-1 Pro supporta due modalità di clock: in modalità clock interno, il clock interno a femtosecondi funge da riferimento per il sintetizzatore RF, che genera quindi un segnale di clock altamente stabile e a basso rumore di fase per il controller principale. In modalità clock esterno, il segnale di clock a 10 MHz proveniente da un clock esterno funge da riferimento per il sintetizzatore RF. Il DPLL invia quindi un segnale di clock sincronizzato, altamente stabile e a basso rumore di fase al controller principale. Sebbene l'SS-1 abbia un design semplificato del sistema di clock e non disponga di un sintetizzatore RF, è comunque dotato di un clock a femtosecondi a bassissimo rumore di fase come riferimento per il controller principale, garantendo prestazioni eccezionali.

Gli indicatori di stato LED sulle porte Ethernet possono essere disattivati premendo il pulsante di impostazione sul pannello posteriore, assicurando che le luci LED non interferiscano con l'esperienza di ascolto in ambienti bui o scarsamente illuminati.

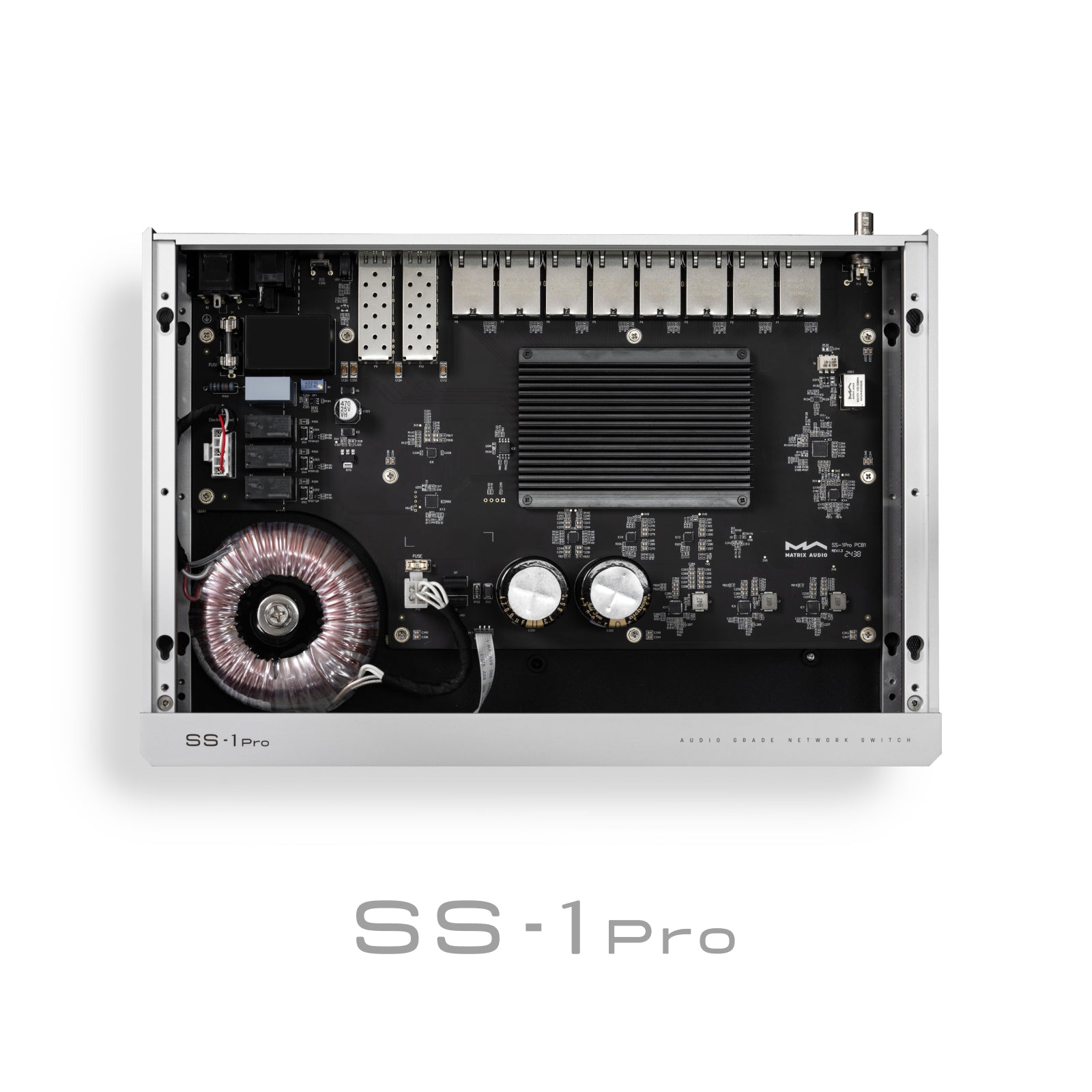

Un trasformatore toroidale o-core personalizzato, combinato con diodi Schottky ad alta velocità e condensatori di filtraggio di qualità audio da quasi 10.000 µF, costituisce l'alimentatore di primo stadio dell'SS-1 Pro. Fino a 6 alimentatori lineari LDO a bassissimo rumore forniscono energia pulita al sistema di clock e al chip di controllo principale del dispositivo. L'ampio dissipatore di calore passivo per il chip di controllo principale ne garantisce il funzionamento senza generare alcun rumore.

Opzionale per una migliore alimentazione
Per garantire la possibilità di upgrade, l'SS-1 è dotato di una porta di ingresso CC, che consente di collegare un alimentatore lineare esterno per liberare il suo potenziale di prestazioni. Quando l'ingresso CC è collegato, l'ingresso CA interno verrà automaticamente disconnesso. L'alimentatore lineare esterno fornisce energia pulita direttamente al clock a femtosecondi e al controller principale attraverso il filtro interno di soppressione del rumore di linea e quattro circuiti LDO a bassissimo rumore.
