Lo switch di rete definitivo per audiofili

Bonn NX: lo switch di rete per gli audiofili
Silent Angel impiega un approccio senza compromessi verso la progettazione e l'esecuzione di circuiti elettronici. L'isolamento, il filtraggio e la riduzione del rumore preservano l'integrità della sorgente e forniscono un segnale puro ai componenti collegati. Come per tutti i prodotti Silent Angel, il nostro obiettivo è garantire che il dispositivo funzioni con una tensione di sistema stabile, invii pacchetti temporizzati con precisione e riduca il rumore estraneo in uscita. Abbiamo scoperto che anche il più piccolo miglioramento può migliorare leggermente la qualità del suono e l'implementazione di molti piccoli miglioramenti può liberare il massimo potenziale delle reti di streaming ad alta risoluzione. Bonn NX è il culmine di tutto ciò che abbiamo imparato sulla progettazione di switch di rete di livello audio: offre le massime prestazioni sonore attualmente disponibili.

Design unici e avanzati
Otto porte Gigabit Ethernet riccamente placcate in oro sono dotate di porte distanziate in modo critico calcolate per ridurre al minimo le potenziali interferenze del segnale.
Modulo di alimentazione interno switching Radar-Grade leader della categoria, una tecnologia esclusiva per apparecchiature acustiche sensibili al rumore.
Trasmissione dei dati perfettamente sincronizzata.
TCXO (Temperature Compensation Crystal Oscillator) riduce notevolmente i problemi di latenza della rete e gli effetti di jitter.

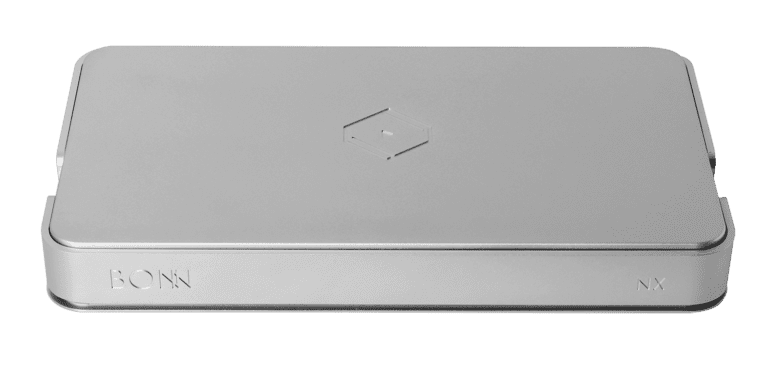

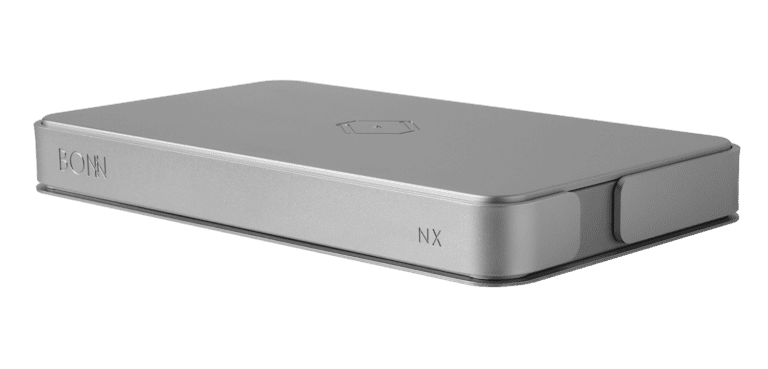

Il nuovissimo design del telaio è costituito da due strati di materiali diversi, scelti con cura: lo strato interno è in acciaio zincato mentre lo strato esterno è in lega di alluminio spessa e di alta qualità. Questa costruzione stravagante massimizza la schermatura e il controllo delle correnti parassite, smorzando vibrazioni e rumore. Il design moderno ed elegante aggiunge un grande fascino estetico, rendendo Bonn NX un'opera d'arte audio funzionale.

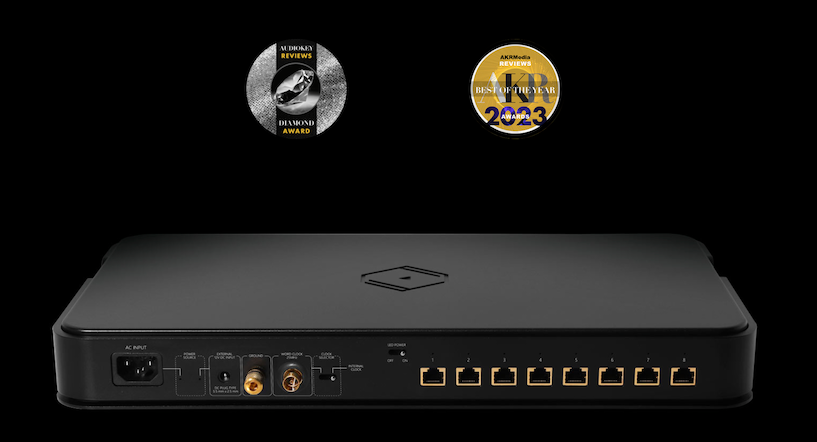

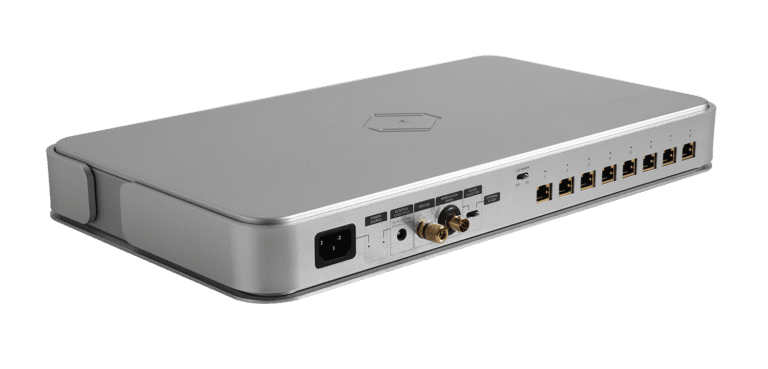

Opzioni avanzate per audiofili seri
Il jack di alimentazione da 12 V CC bypassa il modulo di alimentazione switching interno, consentendo il collegamento a un alimentatore lineare esterno (Forester) per un significativo aggiornamento delle prestazioni.
Il terminale di collegamento a terra placcato in oro fornisce un'ulteriore riduzione del rumore.
L'interruttore della luce LED consente agli utenti di disattivare l'indicatore di stato della porta.
Il modulo di ricezione dell'orologio leader della categoria consente l'ingresso dell'orologio esterno.

Orologio e circuito di alimentazione
Clock TCXO (25 MHz): Elimina le frequenze estranee e genera un segnale di clock puro e preciso. Uscita del segnale ad alta precisione e con rumore di fase estremamente basso come sorgente di clock per il nostro sistema di switch Ethernet.
Circuito di alimentazione per l'orologio TCXO: utilizza la tecnologia del filtro di alimentazione multistadio, rimuovendo la diafonia e il rumore a diverse frequenze 10 MHz, 100 MHz e 1 GHz e fornendo alimentazione purificata al modulo TCXO.
Circuito di alimentazione per sistema di commutazione: circuito regolatore di tensione a bassissimo rumore, in grado di elaborare un'ampia gamma dinamica di potenza. Presenta un design del circuito altamente efficiente e tempi di risposta rapidi. Alimentato dalla serie TPS56623x che mantiene un'ondulazione di uscita inferiore in TUTTE le condizioni di carico.
Circuito filtro di alimentazione CA: il circuito di induttanza di modo comune ad alto isolamento per l'ingresso di alimentazione CA previene l'inquinamento acustico proveniente da fonti di alimentazione CA come altri dispositivi o sistemi di alimentazione connessi alla rete.
Modulo di alimentazione Silent Angel esclusivo e personalizzato: modulo di alimentazione CA-CC con ampia gamma dinamica. Circuito di protezione sicuro, stabile, a bassa ondulazione, ben coperto da un dissipatore di calore per ex alunni.
Collegare all'alimentatore lineare opzionale. Jack CC per LPS esterno da 12 V CC.
Ricezione della porta di ingresso dell'orologio esterno (placcata in oro, a 25 MHz).
Selettore orologio interno/esterno.

Progettato per lo streaming di musica HD
Il Bonn NX crea una zona HiFi dedicata per isolare efficacemente i tuoi dispositivi audio dal resto del traffico digitale, eliminando così il rumore e trasmettendo dati con estrema precisione temporale. L'implementazione di un "ecosistema di rete" isolato per l'audio elimina il degrado causato dalla tempesta di interferenze di rete e problemi di latenza causati da attività ad alta intensità di larghezza di banda da PC e altri dispositivi collegati.
Esclusivo modulo orologio, TCXO: il TCXO (oscillatore a cristallo con compensazione della temperatura) di Silent Angel è più preciso degli orologi a cristallo presenti in altri switch di rete, riducendo i problemi di latenza e gli effetti di jitter.
Miglioramento dell'effetto jitter: la distorsione è un sottoprodotto comune della trasmissione di pacchetti di rete ad alta frequenza. Bonn NX riduce il jitter a 369ps mentre gli switch tipici sono presenti a 705ps.
