SPL Crossover

Crossover analogico a due vie con tecnologia VOLTAiR.

Consigliato per inserire uno o due subwoofer in un impianto stereo.

Separazione delle sezioni bassi e medio/alti con frequenze di taglio regolabili da 50 a 120Hz su sei posizioni.

La sezione bassi ha una pendenza di taglio fissa di 24dB, mentra per la sezione medio/alti si può optare per 12dB o 24dB, oppure di lasciarla in flat.

Regolazione continua della fase 0-180°.

Possibilità di utilizzare due subwoofer uno per il canale sinistro e uno per il destro.

Possibilità di inserire un filtro cut-off sotto i 20Hz.

Regolazione del volume del subwoofer da -10 a +10dB tramite potenziometro Alps RK27 Big Blue.

Vu-meter con look retrò per visualizzare il livello dei segnali di ingresso destro e sinistro.

Ingresso sia RCA che XLR.

Uscite solo XLR.

Tecnologia VOLTAiR +/-60V con amplificatori operazionali a discreti proprietari.

Trasformatore toroidale schermato.

Trigger 12V IN/OUT.

Dimensioni (LxHxP): 278x100x330mm.

Peso: 5,4Kg.

Finalmente di nuovo un crossover analogico
È difficile integrare in modo ottimale altoparlanti per bassi o subwoofer. Al momento, ci sono quasi solo crossover digitali per questo scopo. Ma chi vuole convertirsi avanti e indietro? Non ne hai più bisogno. Il nostro Crossover imposta di nuovo i crossover.

Attraversando

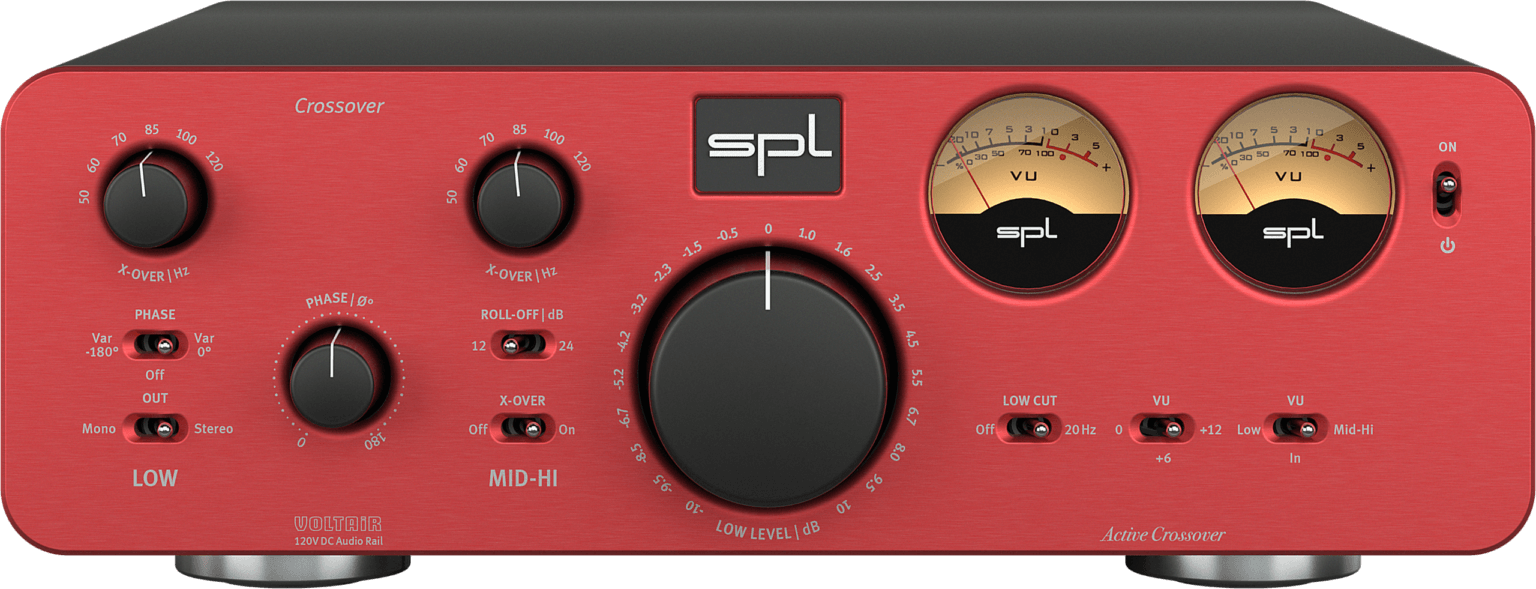

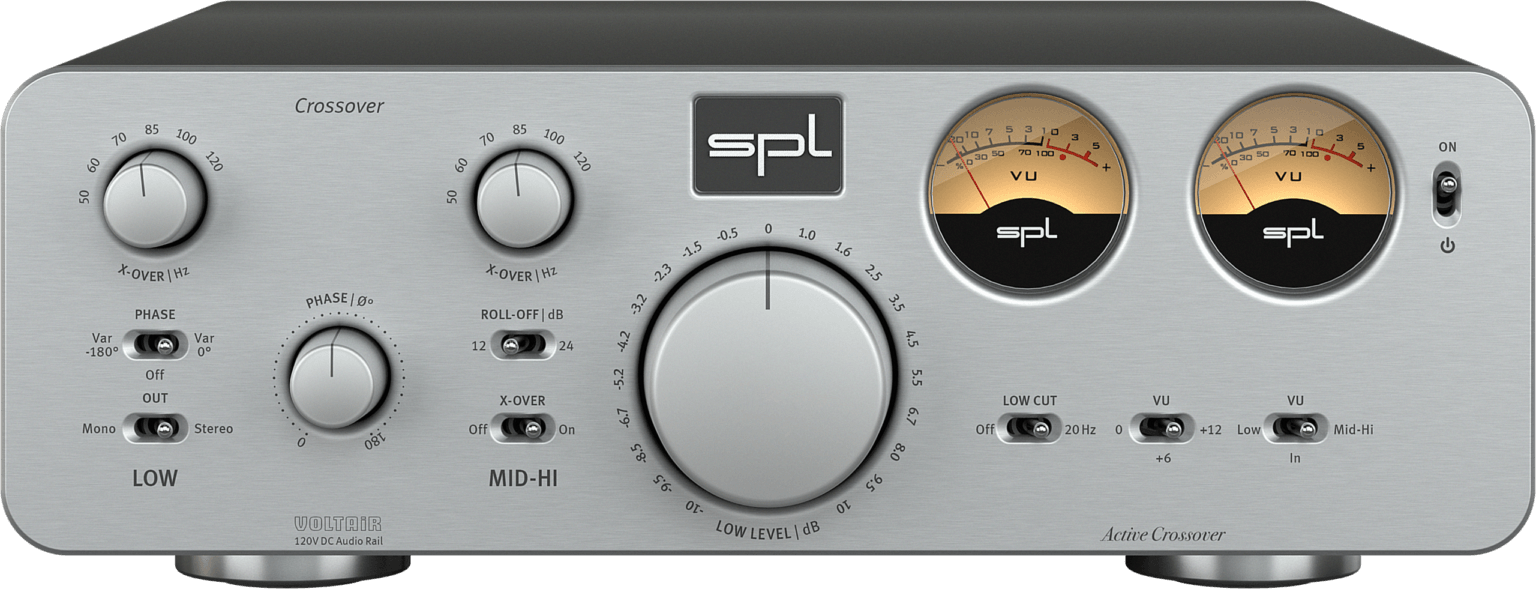

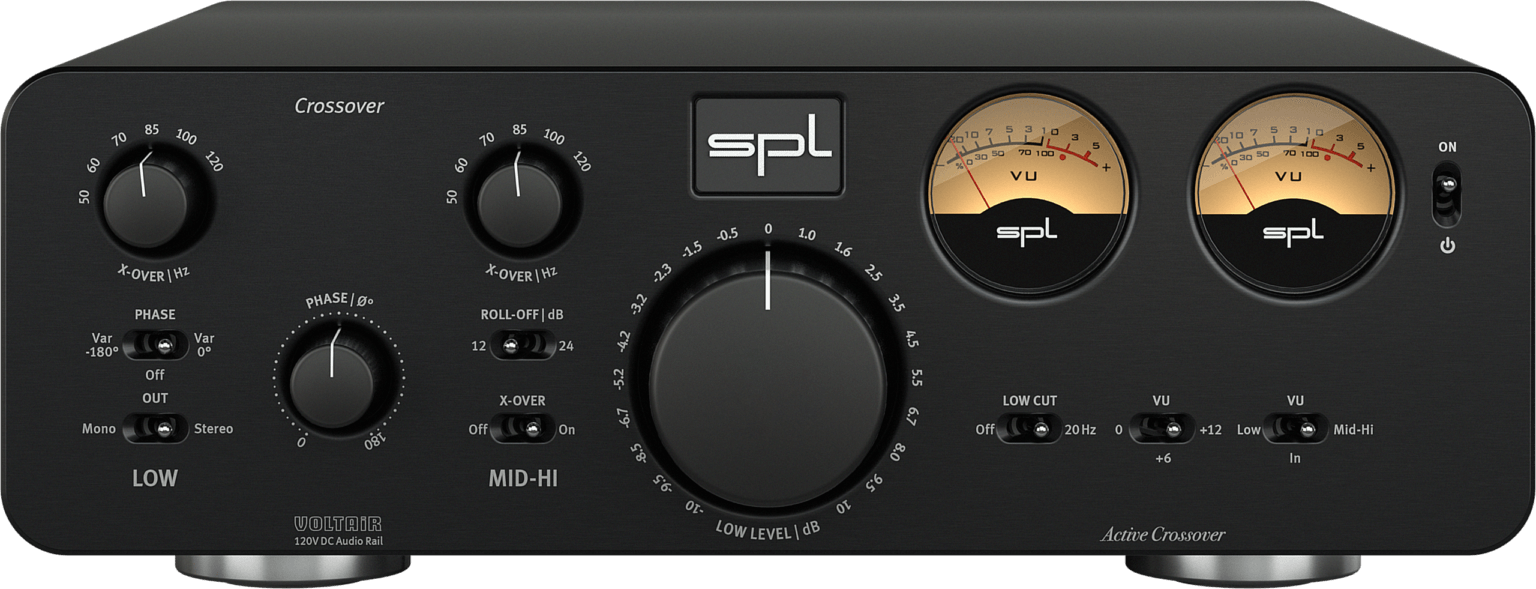

Il crossover è diviso in due sezioni: la sezione Low per l'altoparlante dei bassi o subwoofer (mono o stereo) e la sezione Mid-Hi per gli altoparlanti superiori / principali.

Le frequenze di crossover per Low e Mid-Hi possono essere impostate individualmente da 50 Hz a 120 Hz in 6 posizioni.
Il filtro Low ha una pendenza di 24 dB per ottava. La pendenza del filtro MID-HI può essere commutata da 12 dB (Butterworth) a 24 dB (Linkwitz / Riley).

In fase
I segnali audio dovrebbero provenire dagli altoparlanti superiori e dagli altoparlanti dei bassi o dai subwoofer in fase. Il crossover offre un controllo di fase variabile per questo scopo.

Utilizzare l'interruttore a levetta per attivare il controllo di fase (fase 0 ° o fase -180 °) e utilizzare il controllo per stabilire la simultaneità.
Se il controllo di fase non è necessario, può essere disattivato e quindi scompare completamente dal percorso del segnale.

Uno o due?
Se si desidera collegare due altoparlanti per bassi o subwoofer (uno per L e uno per R), questo interruttore deve essere impostato su stereo.

Se si utilizza solo un altoparlante per bassi o un subwoofer, passare a mono. Il crossover crea un segnale mono delle basse frequenze e lo invia ad entrambe le uscite Low (L + R).

Acceso o spento?
Se si preferisce eseguire la gamma completa degli altoparlanti superiori / principali, è possibile disattivare il filtro MID-Hi.

Liberati di esso
Con il filtro Low Cut tutte le frequenze inferiori a 20 Hz possono essere filtrate con un roll-off di 6 dB. In questo modo, nessuna bassa frequenza impercettibile entra nell'amplificatore di potenza, il che lo allevia molto.

Finché ti stai divertendo
Il volume di riproduzione dell'altoparlante dei bassi o del subwoofer può essere variato da -10 dB a +10 dB.

Oltre alla regolazione puramente correttiva del sistema di altoparlanti, puoi aggiungere più bassi alle registrazioni che mancano di fascia bassa.
"La felicità è quando il basso entra in gioco."

Bei vecchi tempi
Due VU meter meccanici visualizzano i livelli di ingresso per il canale audio sinistro e destro.
Con l'interruttore VU è possibile ottimizzare la visualizzazione per diversi livelli di segnale.

Fonti
Il Crossover offre sia ingressi bilanciati con prese XLR che ingressi standard con prese RCA placcate in oro.

Basso e medio alto

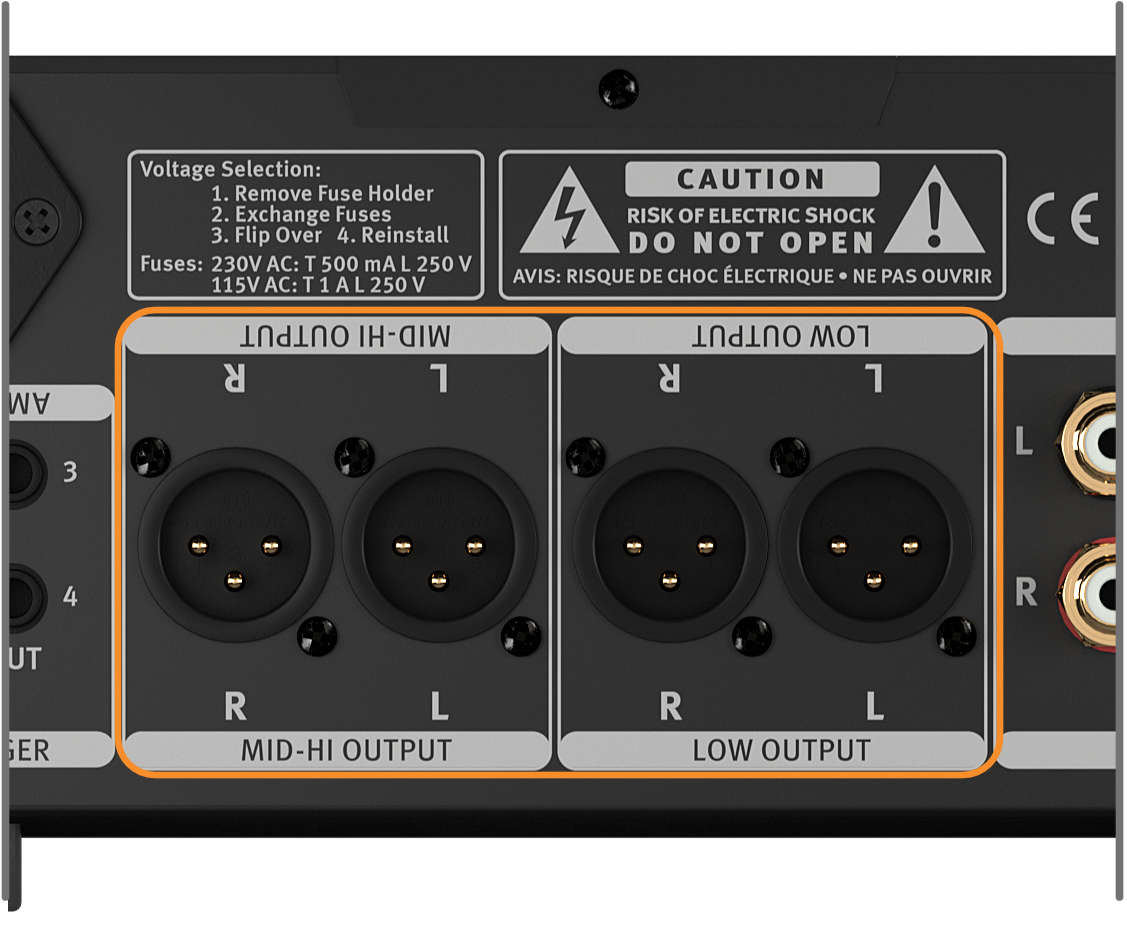

Sul lato di uscita, gli amplificatori di potenza o altoparlanti attivi, nonché altoparlanti per bassi o subwoofer sono collegati alle prese di uscita Low & Mid-Hi per mezzo di XLR bilanciati.
Ciò significa che anche cavi lunghi vanno ad es. gli amplificatori di potenza mono posizionati accanto all'altoparlante sono possibili senza il rischio di interferenze.

AMP CTL

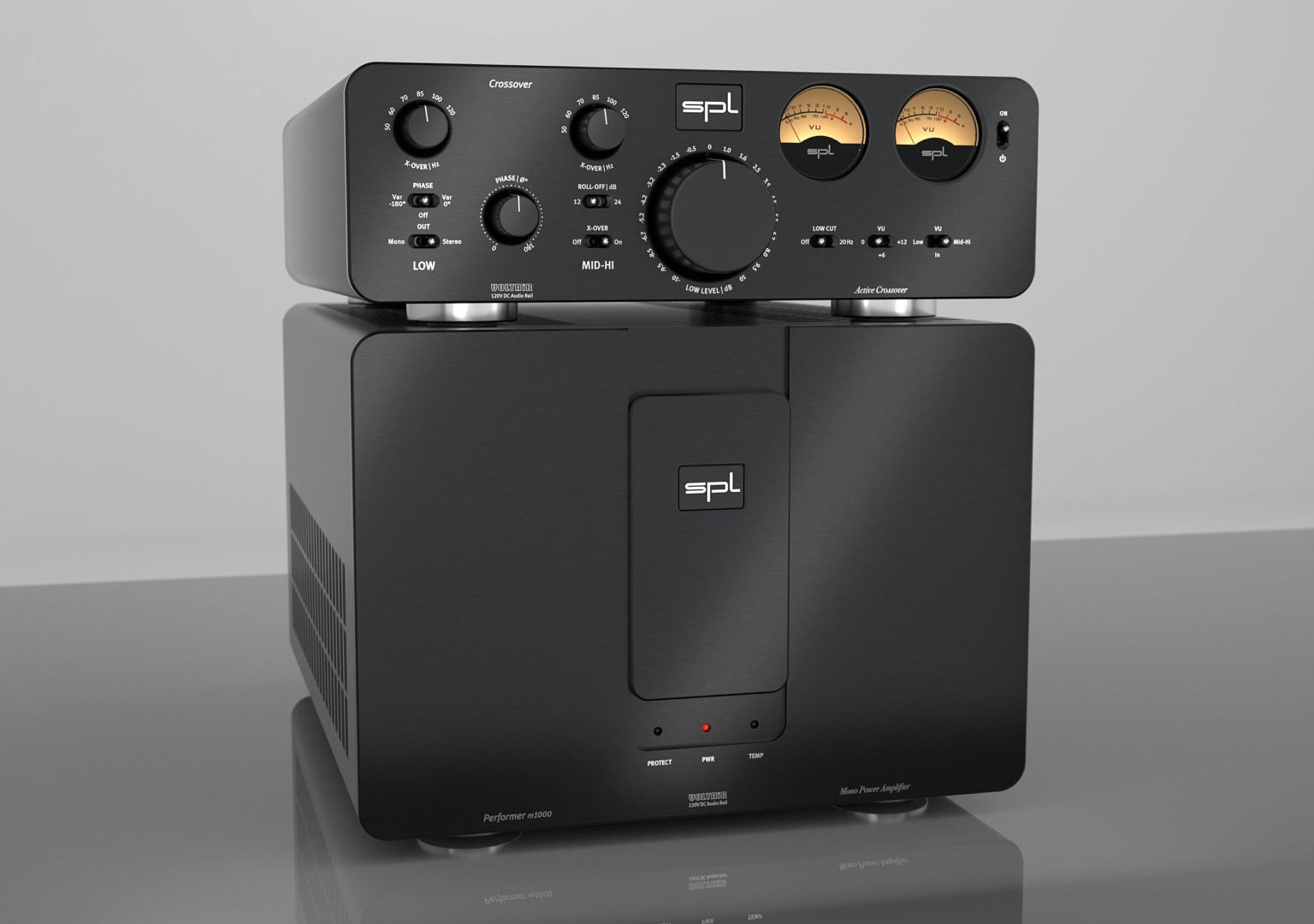

Pratiche sono le prese AMP CTL, alle quali si possono collegare fino a quattro amplificatori di potenza con ingressi trigger a 12 V per accenderli e spegnerli insieme al crossover.

Il crossover stesso può essere attivato anche da un preamplificatore come il Director Mk2 o il Phonitor x.
